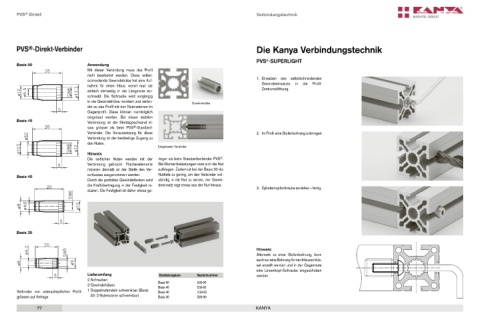

Page 77 - PVS & RVS Gesamtkatalog

®
PVS Direkt Verbindungstechnik

PVS ­Direkt­Verbinder Die Kanya Verbindungstechnik
®

PVS ­SUPERLIGHT
®
Basis 50 Anwendung
Mit dieser Verbindung muss das Profil
nicht bearbeitet werden. Diese selbst-
schneidende Gewindehülse hat eine Auf- 1. Einsetzen des selbstschneidenden
nahme für einen Inbus, womit man sie Gewindeeinsatzes in die Profil-
einfach stirnseitig in die Längsnute ein- Zentrumsöffnung.
schraubt. Die Schraube wird vorgängig
in die Gewindehülse montiert und verbin- Gewindehülse
det so das Profil mit den Nutensteinen im
Gegenprofil. Diese können nachträglich
eingebaut werden. Bei dieser stabilen
Basis 45 Verbindung ist der Montageaufwand et-
was grösser als beim PVS -Standard-
®
Verbinder. Die Voraussetzung für diese 2. Im Profil eine Stufenbohrung anbringen
Verbindung ist der beidseitige Zugang zu
den Nuten.
Eingebauter Verbinder
Hinweis
®
Die seitlichen Nuten werden mit der ringer als beim Standardverbinder PVS .
Verbindung geblockt. Flächenelemente Bei Momentbelastungen kann sich die Nut
müssten deshalb an der Stelle des Ver- aufbiegen. Zudem ist bei der Basis 30 die
Basis 40 schlusses ausgenommen werden. Nuttiefe zu gering, um den Verbinder voll-
Durch die partiellen Gewindeflanken wird ständig in die Nut zu setzen, der Gewin-
die Kraftübertragung in der Festigkeit re- deeinsatz ragt etwas aus der Nut heraus.
duziert. Die Festigkeit ist daher etwas ge- 3. Zylinderkopfschraube anziehen – fertig.

Basis 30

Hinweis:
Alternativ zu einer Stufenbohrung, kann
auch nur eine Bohrung für den Inbusschlüs-
sel erstellt werden und in der Gegennute
eine Linsenkopf-Schraube eingeschoben
Lieferumfang Bestellangaben Bestellnummer werden.
2 Schrauben
2 Gewindehülsen Basis 50 A33-90
Basis 45
E33-90
Verbinder von unterschiedlichen Profil- 1 Doppelnutenstein schwenkbar (Basis Basis 40 C33-90
grössen auf Anfrage 30: 2 Nutensteine schwenkbar) Basis 30 B33-90

77 KANYA
