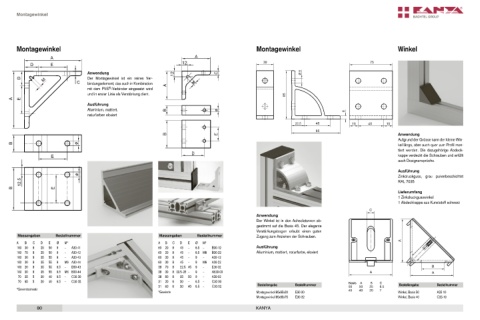

Page 80 - PVS & RVS Gesamtkatalog

Montagewinkel

Montagewinkel Montagewinkel Winkel

A
D E 30 75 75
75
Anwendung 9 Ø 9
D M C Der Montagewinkel ist ein reines Ver - Ø
bindungselement, das auch in Kom bination
®
mit dem PVS -Verbinder eingesetzt wird
und in erster Linie als Ver stärkung dient. 85 85
A E
Ausführung 6
Aluminium, mattiert,
6
naturfarben eloxiert 15 45 15 22.5 45
85 22.5 45 15 45 15 15 45 15

85
Anwendung
Aufgrund der Grösse kann der kleine Win-
B kel längs, aber auch quer zum Profil mon-
tiert werden. Die dazugehörige Abdeck-
E kappe verdeckt die Schrauben und erfüllt
auch Designansprüche.

Ausführung
Zinkdruckguss, grau pulverbeschichtet
12.5 RAL 7035

B E
Lieferumfang
1 Zinkdruckgusswinkel
1 Abdeckkappe aus Kunststoff schwarz
C C
Anwendung C
Der Winkel ist in den Achsdistanzen ab-
gestimmt auf die Basis 45. Der elegante
Verstärkungsbogen erlaubt einen guten
Massangaben Bestellnummer Massangaben Bestellnummer Zugang zum Anziehen der Schrauben.

A B C D E Ø M* A B C D E Ø M* A A
100 30 8 25 50 9 – A30-41 60 20 8 45 – 6.5 – B30-12 Ausführung A
100 75 8 25 50 9 – A30-42 60 20 8 45 – 6.5 M6 B30-22 Aliuminium, mattiert, naturfarbe, eloxiert
100 30 8 35 55 9 – A30-43 60 30 8 45 – 9 – A30-12
100 30 8 35 55 9 M6 A30-44 60 30 8 45 – 9 M6 A30-22
100 20 8 35 55 6.5 – B30-43 38 70 8 22.5 45 9 – E30-02 B B B
100 20 8 35 55 6.5 M6 B30-44 38 30 8 22.5–25 – 9 – AE30-00 A A A A
70 25 5 20 40 6.5 – C30-30 38 80 8 25 50 9 – A30-02 A A
Basis A B C
70 65 5 20 40 6.5 – C30-32 31 20 6 20 – 6.5 – C30-00 Basis A B C
Basis A B C
50 50 25 8.5
31 60 6 20 40 6.5 – C30-02 Bestellangabe Bestellnummer 50 50 25 8.5 Bestellangabe Bestellnummer
50 50 25 8.5
*Gewindeeinsatz 40 40 20 7
40 40 20 7
40 40 20 7
*Gewinde Montagewinkel 85x85x30 E30-30 Winkel, Basis 50 A25-10
Montagewinkel 85x85x75 E30-32 Winkel, Basis 40 C25-10
80 KANYA
