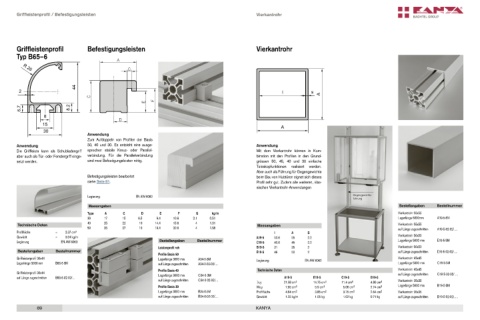

Page 69 - PVS & RVS Gesamtkatalog

Griffleistenprofil / Befestigungsleisten Vierkantrohr

Griffleistenprofil Befestigungsleisten Vierkantrohr
Typ B65–6

R 26

44
2 I s
A

6.7 8.2
8

15 A
30
Anwendung
Zum Aufdoppeln von Profilen der Basis
Anwendung 50, 40 und 30. Es entsteht eine ausge- Anwendung
Die Griffleiste kann als Schubladengriff sprochen stabile Kreuz- oder Parallel- Mit dem Vierkantrohr können in Kom-
aber auch als Tür- oder Fenstergriff einge- verbindung. Für die Parallelverbindung bination mit den Profilen in den Grund-
setzt werden. sind zwei Befestigungsleisten nötig. grössen 50, 45, 40 und 30 einfache
Teleskopfunktionen realisiert werden.
Aber auch als Führung für Gegenge wichte
Befestigungsleisten bearbeitet beim Bau von Hubtüren eignet sich dieses
siehe Seite 81. Profil sehr gut. Zudem alle weiteren, klas-
sischen Vier kantrohr-Anwendungen

Legierung EN AW-6060 Gegengewichts-
führung
Massangaben Bestellangaben Bestellnummer

Type A C D E F G kg/m Vierkantrohr 55x55
30 17 15 6.5 9.4 10.6 2.1 0.51 Lagerlänge 6000mm A19-5-6M
40 25 22 10 14.4 15.6 4 1.31
Technische Daten Massangaben Vierkantrohr 55x55
50 25 27 10 19.4 20.6 4 1.58 auf Länge zugeschnitten A19-5-02-02/….
Profilfläche = 2.37 cm² I A S
Gewicht = 0.64 kg/m A19­5 50.6 55 2.2 Vierkantrohr 50x50
Legierung EN AW-6063 Bestellangaben Bestellnummer C19­5 40.6 45 2.2 Lagerlänge 5000 mm E19-5-5M
Leistenprofil roh B19­5 31 35 2 Vierkantrohr 50x50
Bestellangaben Bestellnummer E19­5 46 50 2 auf Länge zugeschnitten E19-5-02-02/….
Profile Basis 50
Griffleistenprofil 30x44 Lagerlänge 3000 mm A34-0-3M Legierung EN AW-6060 Vierkantrohr 45x45
Lagerlänge 5000 mm B65-6-5M auf Länge zugeschnitten A34-0-02-02/… Lagerlänge 5000 mm C19-5-5M
Profile Basis 40 Technische Daten Vierkantrohr 45x45
Griffleistenprofil 30x44 Lagerlänge 3000 mm C34-0-3M auf Länge zugeschnitten C19-5-02-02/….
auf Länge zugeschnitten B65-6-02-02/… A19­5 E19­5 C19­5 B19­5
auf Länge zugeschnitten C34-0-02-02/… Vierkantrohr 35x35
4
4
4
Ix,y 21.58 cm 14.75 cm 11.4 cm 4.80 cm 4
3
3
Profile Basis 30 Wx,y 7.85 cm 5.9 cm 5.06 cm 2.74 cm 3 Lagerlänge 5000 mm B19-5-5M
3
Lagerlänge 3000 mm B34-0-3M Profilfläche 4.64 cm 3.85 cm 3.75 cm 2.64 cm 2 Vierkantrohr 35x35
2
2
2
auf Länge zugeschnitten B34-0-02-02/… Gewicht 1.25 kg/m 1.05 kg 1.02 kg 0.71 kg auf Länge zugeschnitten B19-5-02-02/….
