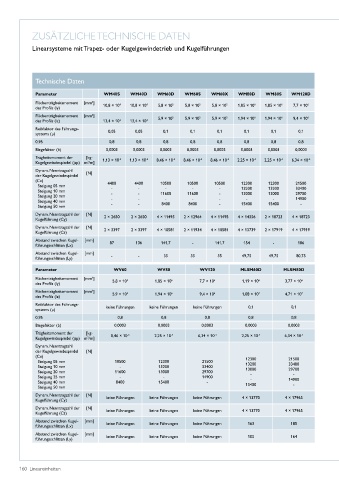

ZUSÄTZLICHE TECHNISCHE DATEN

Linearsysteme mit Trapez- oder Kugelgewindetrieb und Kugelführungen

Technische Daten

Parameter WM40S WM40D WM60D WM60S WM60X WM80D WM80S WM120D
Flächenträgheitsmoment [mm ] 4 10,8 × 10 4 10,8 × 10 4 5,8 × 10 5 5,8 × 10 5 5,8 × 10 5 1,85 × 10 6 1,85 × 10 6 7,7 × 10 6
des Profils (ly)
Flächenträgheitsmoment [mm ] 4 5 5 5 6 6 6
des Profils (lz) 13,4 × 10 4 13,4 × 10 4 5,9 × 10 5,9 × 10 5,9 × 10 1,94 × 10 1,94 × 10 9,4 × 10
Reibfaktor des Führungs-
systems (µ) 0,05 0,05 0,1 0,1 0,1 0,1 0,1 0,1
0,95 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8
Biegefaktor (b) 0,0003 0,0003 0,0003 0,0003 0,0003 0,0003 0,0003 0,0003
Trägheitsmoment der [kg- 1,13 × 10 -5 1,13 × 10 -5 8,46 × 10 -5 8,46 × 10 -5 8,46 × 10 -5 2,25 × 10 -4 2,25 × 10 -4 6,34 × 10 -4
Kugelgewindespindel (jsp) m /m]
2
Dynam� Nenntragzahl
der Kugelgewindespindel [N]
(Cx)
Steigung 05 mm 4400 4400 10500 10500 10500 12300 12300 21500
Steigung 10 mm - - - - - 13200 13200 33400
Steigung 20 mm - - 11600 11600 - 13000 13000 29700
Steigung 40 mm - - - - - - - 14900
Steigung 50 mm - - 8400 8400 - 15400 15400 -
Dynam� Nenntragzahl der [N]
Kugelführung (Cy) 2 × 2650 2 × 2650 4 × 11495 2 × 12964 4 × 11495 4 × 14356 2 × 18723 4 × 18723
Dynam� Nenntragzahl der [N] 2 × 3397 2 × 3397 4 × 10581 2 × 11934 4 × 10581 4 × 13739 2 × 17919 4 × 17919
Kugelführung (Cz)
Abstand zwischen Kugel- [mm] 87 136 141,7 - 141,7 154 - 186
führungsschlitten (Lx)
Abstand zwischen Kugel- [mm]
führungsschlitten (Ly) - - 35 35 35 49,75 49,75 80,75
Parameter WV60 WV80 WV120 MLSM60D MLSM80D
Flächenträgheitsmoment [mm ] 4 5,8 × 10 5 1,85 × 10 6 7,7 × 10 6 1,19 × 10 6 3,77 × 10 6
des Profils (ly)
Flächenträgheitsmoment [mm ] 4 5 6 6 7 7
des Profils (lz) 5,9 × 10 1,94 × 10 9,4 × 10 1,08 × 10 4,71 × 10
Reibfaktor des Führungs-
systems (µ) keine Führungen keine Führungen keine Führungen 0,1 0,1
0,95 0,8 0,8 0,8 0,8 0,8
Biegefaktor (b) 0,0003 0,0003 0,0003 0,0003 0,0003
Trägheitsmoment der [kg- 8,46 × 10 -5 2,25 × 10 -4 6,34 × 10 -4 2,25 × 10 -4 6,34 × 10 -4
2
Kugelgewindespindel (jsp) m /m]
Dynam� Nenntragzahl
der Kugelgewindespindel [N]
(Cx)
Steigung 05 mm 10500 12300 21500 12300 21500
Steigung 10 mm - 13200 33400 13200 33400
Steigung 20 mm 11600 13000 29700 13000 29700
Steigung 25 mm - - 14900 - -
Steigung 40 mm 8400 15400 - - 14900
Steigung 50 mm 15400 -
Dynam� Nenntragzahl der [N]
Kugelführung (Cy) keine Führungen keine Führungen keine Führungen 4 × 13770 4 × 17965
Dynam� Nenntragzahl der [N] keine Führungen keine Führungen keine Führungen 4 × 13770 4 × 17965
Kugelführung (Cz)
Abstand zwischen Kugel- [mm] keine Führungen keine Führungen keine Führungen 163 185
führungsschlitten (Lx)
Abstand zwischen Kugel- [mm]
führungsschlitten (Ly) keine Führungen keine Führungen keine Führungen 105 164
