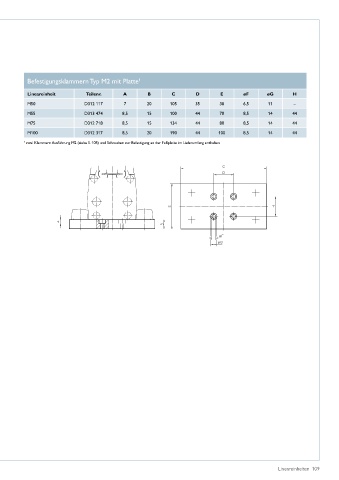

Befestigungsklammern Typ M2 mit Platte 1
Lineareinheit Teilenr. A B C D E øF øG H
M50 D312 117 7 20 105 35 30 6,5 11 –
M55 D313 474 8,5 15 100 44 70 8,5 14 44
M75 D312 718 8,5 15 134 44 80 8,5 14 44
M100 D312 317 8,5 20 190 44 100 8,5 14 44
1 zwei Klammern Ausführung M2 (siehe S� 108) und Schrauben zur Befestigung an der Fußplatte im Lieferumfang enthalten
