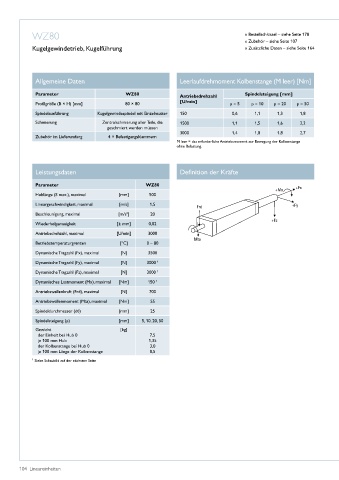

Page 106 - Lineareinheiten

WZ80 » Bestellschlüssel – siehe Seite 178
» Zubehör – siehe Seite 107
Kugelgewindetrieb, Kugelführung » Zusätzliche Daten – siehe Seite 164

Allgemeine Daten Leerlaufdrehmoment Kolbenstange (M leer) [Nm]

Parameter WZ80 Spindelsteigung [mm]
Antriebsdrehzahl
Profilgröße (B × H) [mm] 80 × 80 [U/min] p = 5 p = 10 p = 20 p = 50
Spindelausführung Kugelgewindespindel mit Einzelmutter 150 0,6 1,1 1,3 1,8
Schmierung Zentralschmierung aller Teile, die 1500 1,1 1,5 1,6 2,2
geschmiert werden müssen
3000 1,4 1,8 1,8 2,7
Zubehör im Lieferumfang 4 × Befestigungsklammern
M leer = das erforderliche Antriebsmoment zur Bewegung der Kolbenstange
ohne Belastung�

Leistungsdaten Definition der Kräfte

Parameter WZ80
Hublänge (S max�), maximal [mm] 500
Lineargeschwindigkeit, maximal [m/s] 1,5
2
Beschleunigung, maximal [m/s ] 20
Wiederholgenauigkeit [± mm] 0,02

Antriebsdrehzahl, maximal [U/min] 3000
Betriebstemperaturgrenzen [°C] 0 – 80
Dynamische Tragzahl (Fx), maximal [N] 3500
Dynamische Tragzahl (Fy), maximal [N] 3000 1
Dynamische Tragzahl (Fz), maximal [N] 3000 1
Dynamisches Lastmoment (Mx), maximal [Nm] 150 1
Antriebswellenkraft (Frd), maximal [N] 700

Antriebswellenmoment (Mta), maximal [Nm] 55
Spindeldurchmesser (d0) [mm] 25
Spindelsteigung (p) [mm] 5, 10, 20, 50
Gewicht [kg]
der Einheit bei Hub 0 7,5
je 100 mm Hub 1,35
der Kolbenstange bei Hub 0 3,0
je 100 mm Länge der Kolbenstange 0,5
1 Siehe Schaubild auf der nächsten Seite

104 Lineareinheiten
