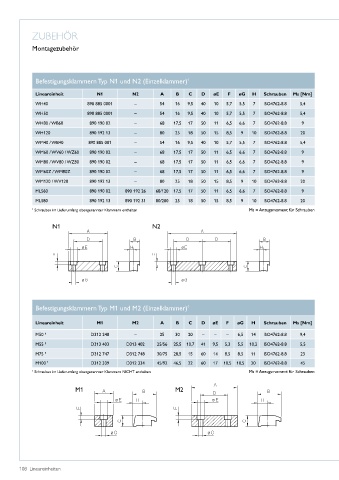

Page 110 - Lineareinheiten

ZUBEHÖR

Montagezubehör

Befestigungsklammern Typ N1 und N2 (Einzelklammer) 1

Lineareinheit N1 N2 A B C D øE F øG H Schrauben Ms [Nm]
WH40 890 885 0001 – 54 16 9,5 40 10 5,7 5,5 7 ISO4762-8�8 5,4
WH50 890 885 0001 – 54 16 9,5 40 10 5,7 5,5 7 ISO4762-8�8 5,4
WH80 / WB60 890 190 02 – 68 17,5 17 50 11 6,5 6,6 7 ISO4762-8�8 9
WH120 890 192 13 – 80 25 18 50 15 8,5 9 10 ISO4762-8�8 20

WM40 / WB40 890 885 001 – 54 16 9,5 40 10 5,7 5,5 7 ISO4762-8�8 5,4
WM60 / WV60 / WZ60 890 190 02 – 68 17,5 17 50 11 6,5 6,6 7 ISO4762-8�8 9
WM80 / WV80 / WZ80 890 190 02 – 68 17,5 17 50 11 6,5 6,6 7 ISO4762-8�8 9
WM60Z / WM80Z 890 190 02 – 68 17,5 17 50 11 6,5 6,6 7 ISO4762-8�8 9
WM120 / WV120 890 192 13 – 80 25 18 50 15 8,5 9 10 ISO4762-8�8 20
MLS60 890 190 02 890 192 26 68/120 17,5 17 50 11 6,5 6,6 7 ISO4762-8�8 9
MLS80 890 192 13 890 192 31 80/200 25 18 50 15 8,5 9 10 ISO4762-8�8 20

Schrauben im Lieferumfang obengenannter Klammern enthalten
1 Ms = Anzugsmoment für Schrauben
N1 N2

Befestigungsklammern Typ M1 und M2 (Einzelklammer) 1

Lineareinheit M1 M2 A B C D øE F øG H Schrauben Ms [Nm]

M50 1 D312 248 – 25 30 20 – – – 6,5 14 ISO4762-8�8 9,4
M55 1 D313 403 D313 402 25/56 25,5 10,7 41 9,5 5,3 5,5 10,2 ISO4762-8�8 5,5
M75 1 D312 747 D312 748 30/75 28,5 15 60 14 8,5 8,5 11 ISO4762-8�8 23
M100 1 D312 339 D312 334 45/92 46,5 22 60 17 10,5 10,5 20 ISO4762-8�8 45
1 Schrauben im Lieferumfang obengenannter Klammern NICHT enthalten Ms = Anzugsmoment für Schrauben

M1 M2

108 Lineareinheiten
