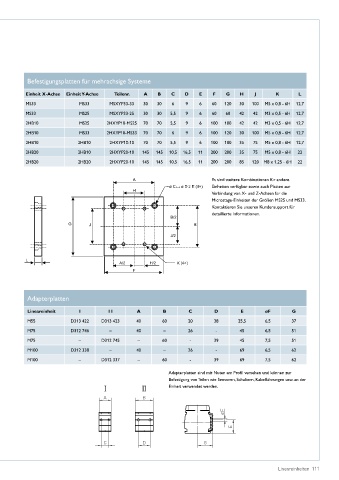

Befestigungsplatten für mehrachsige Systeme

Einheit X-Achse Einheit Y-Achse Teilenr. A B C D E F G H J K L
MS33 MS33 MSXYP33-33 30 30 6 9 6 60 120 30 100 M5 x 0,8 - 6H 12,7
MS33 MS25 MSXYP33-25 30 30 5,5 9 6 60 60 42 42 M3 x 0,5 - 6H 12,7
2HB10 MS25 2HXYP10-MS25 70 70 5,5 9 6 100 100 42 42 M3 x 0,5 - 6H 12,7
2HB10 MS33 2HXYP10-MS33 70 70 6 9 6 100 120 30 100 M5 x 0,8 - 6H 12,7

2HB10 2HB10 2HXYP10-10 70 70 5,5 9 6 100 100 35 75 M5 x 0,8 - 6H 12,7
2HB20 2HB10 2HXYP20-10 145 145 10,5 16,5 11 200 200 35 75 M5 x 0,8 - 6H 22
2HB20 2HB20 2HXYP20-10 145 145 10,5 16,5 11 200 200 85 120 M8 x 1,25 - 6H 22

Es sind weitere Kombinationen für andere
Einheiten verfügbar sowie auch Platten zur
Verbindung von X- und Z-Achsen für die
Microstage-Einheiten der Größen MS25 und MS33�
Kontaktieren Sie unseren Kundensupport für
detaillierte Informationen�

Adapterplatten

Lineareinheit I I I A B C D E øF G
M55 D313 422 D313 423 40 60 20 38 25,5 6,5 37
M75 D312 746 – 40 – 26 - 45 6,5 51
M75 – D312 745 – 60 - 39 45 7,5 51
M100 D312 338 – 40 – 26 - 69 6,5 62
M100 – D312 337 – 60 - 39 69 7,5 62

Adapterplatten sind mit Nuten am Profil versehen und können zur
Befestigung von Teilen wie Sensoren, Schaltern, Kabelführungen usw� an der
Einheit verwendet werden�
