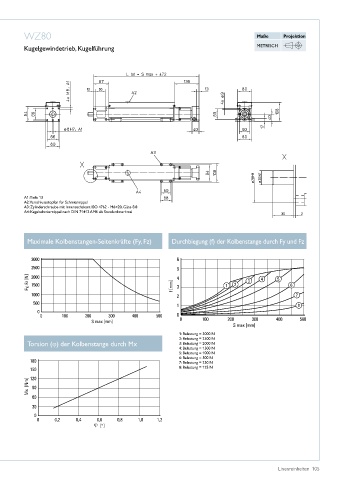

Page 107 - Lineareinheiten

WZ80 Maße Projektion

Kugelgewindetrieb, Kugelführung METRISCH

A1: Tiefe 13
A2: Verschlussstopfen für Schmiernippel
A3: Zylinderschraube mit Innensechskant ISO 4762 - M6×20, Güte 8�8
A4: Kegelschmiernippel nach DIN 71412 AM6 als Standardmerkmal

Maximale Kolbenstangen-Seitenkräfte (Fy, Fz) Durchbiegung (f) der Kolbenstange durch Fy und Fz

1: Belastung = 3000 N
2: Belastung = 2500 N
Torsion (j) der Kolbenstange durch Mx 3: Belastung = 2000 N
4: Belastung = 1500 N
5: Belastung = 1000 N
6: Belastung = 500 N
7: Belastung = 250 N
8: Belastung = 125 N

Lineareinheiten 105
