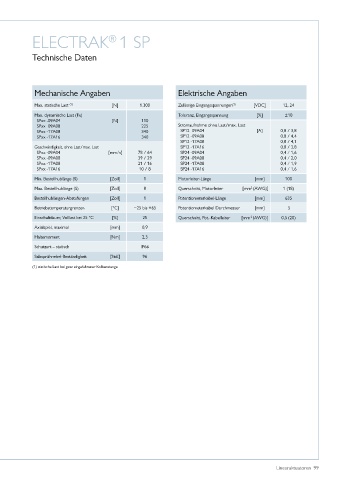

ELECTRAK 1 SP
®

Technische Daten

Mechanische Angaben Elektrische Angaben

Max� statische Last (1) [N] 1�300 Zulässige Eingangsspannungen (1) [VDC] 12, 24

Max� dynamische Last (Fx) Toleranz, Eingangsspannung [%] ±10
SPxx -09A04 [N] 110
SPxx -09A08 225 Stromaufnahme ohne Last/max� Last
SPxx -17A08 340 SP12 -09A04 [A] 0,8 / 3,8
SPxx -17A16 340 SP12 -09A08 0,8 / 4,4
SP12 -17A08 0,8 / 4,1
Geschwindigkeit, ohne Last/max� Last SP12 -17A16 0,8 / 3,8
SPxx -09A04 [mm/s] 78 / 64 SP24 -09A04 0,4 / 1,6
SPxx -09A08 39 / 29 SP24 -09A08 0,4 / 2,0
SPxx -17A08 21 / 16 SP24 -17A08 0,4 / 1,9
SPxx -17A16 10 / 8 SP24 -17A16 0,4 / 1,6

Min� Bestellhublänge (S) [Zoll] 1 Motorleiter-Länge [mm] 100
2
Max� Bestellhublänge (S) [Zoll] 8 Querschnitt, Motorleiter [mm (AWG)] 1 (18)
Bestellhublängen-Abstufungen [Zoll] 1 Potentiometerkabel-Länge [mm] 635
Betriebstemperaturgrenzen [°C] −25 bis +65 Potentiometerkabel-Durchmesser [mm] 5
2
Einschaltdauer, Volllast bei 25 °C [%] 25 Querschnitt, Pot�-Kabelleiter [mm (AWG)] 0,5 (20)
Axialspiel, maximal [mm] 0,9
Haltemoment [Nm] 2,3

Schutzart – statisch IP66
Salzsprühnebel-Beständigkeit [Std�] 96
(1) statische Last bei ganz eingefahrener Kolbenstange
