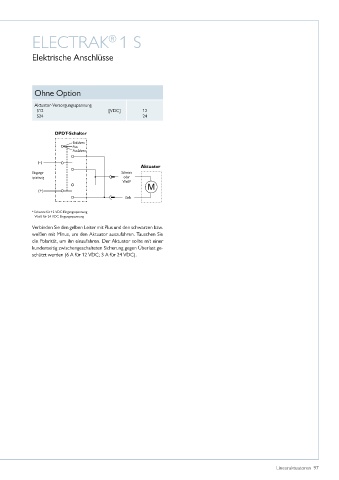

ELECTRAK 1 S
®

Elektrische Anschlüsse

Ohne Option

Aktuator-Versorgungsspannung
S12 [VDC] 12
S24 24

DPDT-Schalter
Einfahren
Aus
Ausfahren
(–)
Aktuator
Eingangs- Schwarz
spannung oder
Weiß*
(+)
Gelb

* Schwarz für 12 VDC Eingangsspannung
Weiß für 24 VDC Eingangsspannung
Verbinden Sie den gelben Leiter mit Plus und den schwarzen bzw�
weißen mit Minus, um den Aktuator auszufahren� Tauschen Sie
die Polarität, um ihn einzufahren� Der Aktuator sollte mit einer
kundenseitig zwischengeschalteten Sicherung gegen Überlast ge-
schützt werden (6 A für 12 VDC; 3 A für 24 VDC)�
