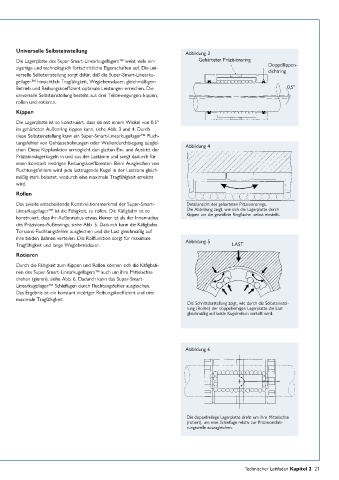

Universelle Selbsteinstellung Abbildung 3
Die Lagerplatte des Super-Smart-Linearkugellagers™ weist viele ein- Gehärteter Präzisionsring
zigartige und technologisch fortschrittliche Eigenschaften auf. Die uni- Doppellippen-
dichtring
verselle Selbsteinstellung sorgt dafür, daß die Super-Smart-Linearku-
gellager™ hinsichtlich Tragfähigkeit, Weglebensdauer, gleichmäßigem
Betrieb und Reibungskoeffizient optimale Leistungen erreichen. Die 0,5°
universelle Selbsteinstellung besteht aus drei Teilbewegungen: kippen,
rollen und rotieren.
Kippen
Die Lagerplatte ist so konstruiert, dass sie mit einem Winkel von 0,5°
im gehärteten Außenring kippen kann, siehe Abb. 3 und 4. Durch
diese Selbsteinstellung kann ein Super-Smart-Linearkugellager™ Fluch-
tungsfehler von Gehäusebohrungen oder Wellendurchbiegung ausglei- Abbildung 4
chen. Diese Kippfunktion ermöglicht den glatten Ein- und Austritt der
Präzisionslagerkugeln in und aus der Lastzone und sorgt dadurch für
einen konstant niedrigen Reibungskoeffizienten. Beim Ausgleichen von
Fluchtungsfehlern wird jede lasttragende Kugel in der Lastzone gleich-
mäßig stark belastet, wodurch eine maximale Tragfähigkeit erreicht
wird.
Rollen
Das zweite entscheidende Konstruktionsmerkmal der Super-Smart- Detailansicht des gehärteten Präzisionsrings.
Linearkugellager™ ist die Fähigkeit, zu rollen. Die Käfigbahn ist so Die Abbildung zeigt, wie sich die Lagerplatte durch
konstruiert, dass ihr Außenradius etwas kleiner ist als der Innenradius Kippen um die gewölbte Ringfläche selbst einstellt.
des Präzisions-Außenrings, siehe Abb. 5. Dadurch kann die Käfigbahn
Torsions-Fluchtungsfehler ausgleichen und die Last gleichmäßig auf
ihre beiden Bahnen verteilen. Die Rollfunktion sorgt für maximale Abbildung 5
Trag fähigkeit und lange Weglebensdauer. LAST
Rotieren
Durch die Fähigkeit zum Kippen und Rollen können sich die Käfigbah-
nen des Super-Smart-Linearkugellagers™ auch um ihre Mittelachse
drehen (gieren), siehe Abb. 6. Dadurch kann das Super-Smart-
Linearkugellager™ Schieflagen durch Fluchtungsfehler ausgleichen.
Das Ergebnis ist ein konstant niedriger Reibungskoeffizient und eine
maximale Tragfähigkeit.
Die Schnittdarstellung zeigt, wie durch die Selbsteinstel-
lung (Rollen) der doppelreihigen Lagerplatte die Last
gleichmäßig auf beide Kugelreihen verteilt wird.
Abbildung 6
Die doppelreihige Lagerplatte dreht um ihre Mittelachse
(rotiert), um eine Schieflage relativ zur Präzisionsfüh-
rungswelle auszugleichen.
