P. 19

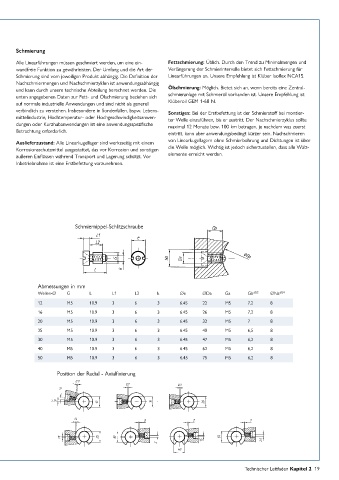

Schmierung
Alle Linearführungen müssen geschmiert werden, um eine ein- Fettschmierung: Üblich. Durch den Trend zu Minimalmengen und
wandfreie Funktion zu gewährleisten. Der Umfang und die Art der Verlängerung der Schmierintervalle bietet sich Fettschmierung für
Schmierung sind vom jeweiligen Produkt abhängig. Die Definition der Linearführungen an. Unsere Empfehlung ist Klüber Isoflex NCA15.
Nachschmiermengen und Nachschmierzyklen ist anwendungsabhängig
und kann durch unsere technische Abteilung berechnet werden. Die Ölschmierung: Möglich. Bietet sich an, wenn bereits eine Zentral-
unten angegebenen Daten zur Fett- und Ölschmierung beziehen sich schmieranlage mit Schmieröl vorhanden ist. Unsere Empfehlung ist
auf normale industrielle Anwendungen und sind nicht als generell Klüberoil GEM 1-68 N.
verbindlich zu verstehen. Insbesondere in Sonderfällen, bspw. Lebens- Sonstiges: Bei der Erstbefettung ist der Schmierstoff bei montier-
mittelindustrie, Hochtemperatur- oder Hochgeschwindigkeitsanwen- ter Welle einzuführen, bis er austritt. Der Nachschmierzyklus sollte
dungen oder Kurzhubanwendungen ist eine anwendungsspezifische maximal 12 Monate bzw. 100 km betragen, je nachdem was zuerst
Betrachtung erforderlich. eintritt, kann aber anwendungsbedingt kürzer sein. Nachschmieren
von Linearkugellagern ohne Schmierbohrung und Dichtungen ist über
Auslieferzustand: Alle Linearkugellager sind werksseitig mit einem
Korrosionsschutzmittel ausgestattet, das vor Korrosion und sonstigen die Welle möglich. Wichtig ist jedoch sicherzustellen, dass alle Wälz-
äußeren Einflüssen während Transport und Lagerung schützt. Vor elemente erreicht werden.
Inbetriebnahme ist eine Erstbefettung vorzunehmen.
Schmiernippel-Schlitzschraube
Abmessungen in mm
Wellen-∅ G L L1 L2 k ∅e ∅Da Ga Gb ±0,2 ∅Na ±0,4
12 M5 10.9 3 6 3 6.45 22 M5 7,2 8
16 M5 10.9 3 6 3 6.45 26 M5 7,2 8
20 M5 10.9 3 6 3 6.45 32 M5 7 8
25 M5 10.9 3 6 3 6.45 40 M5 6,5 8
30 M5 10.9 3 6 3 6.45 47 M5 6,2 8
40 M5 10.9 3 6 3 6.45 62 M5 6,2 8
50 M5 10.9 3 6 3 6.45 75 M5 6,2 8
Position der Radial - Axialfixierung
Technischer Leitfaden Kapitel 2 19
