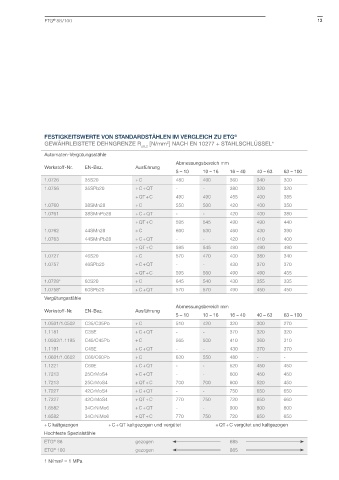

Page 13 - ETG 88-100

®
ETG 88 / 100 13

FESTIGKEITSWERTE VON STANDARDSTÄHLEN IM VERGLEICH ZU ETG ®
2
GEWÄHRLEISTETE DEHNGRENZE R [N/mm ] NACH EN 10277 + STAHLSCHLÜSSEL*
p0,2
Automaten-Vergütungsstähle
Abmessungsbereich mm
Werkstoff-Nr. EN-Bez. Ausführung
5 – 10 10 – 16 16 – 40 40 – 63 63 – 100
1.0726 35S20 + C 480 400 360 340 300
1.0756 35SPb20 + C + QT - - 380 320 320
+ QT + C 490 490 455 400 385
1.0760 38SMn28 + C 550 500 420 400 350
1.0761 38SMnPb28 + C + QT - - 420 400 380
+ QT + C 595 545 490 490 440
1.0762 44SMn28 + C 600 530 460 430 390
1.0763 44SMnPb28 + C + QT - - 420 410 400
+ QT + C 595 545 490 490 490
1.0727 46S20 + C 570 470 400 380 340
1.0757 46SPb20 + C + QT - - 430 370 370
+ QT + C 595 560 490 490 455
1.0728* 60S20 + C 645 540 430 355 335
1.0758* 60SPb20 + C + QT 570 570 490 450 450
Vergütungsstähle
Abmessungsbereich mm
Werkstoff-Nr. EN-Bez. Ausführung
5 – 10 10 – 16 16 – 40 40 – 63 63 – 100
1.0501/1.0502 C35/C35Pb + C 510 420 320 300 270
1.1181 C35E + C + QT - - 370 320 320
1.0503/1.1195 C45/C45Pb + C 565 500 410 360 310
1.1191 C45E + C + QT - - 430 370 370
1.0601/1.0602 C60/C60Pb + C 630 550 480 - -
1.1221 C60E + C + QT - - 520 450 450
1.7213 25CrMoS4 + C + QT - - 600 450 450
1.7213 25CrMoS4 + QT + C 700 700 600 520 450
1.7227 42CrMoS4 + C + QT - - 750 650 650
1.7227 42CrMoS4 + QT + C 770 750 720 650 660
1.6582 34CrNiMo6 + C + QT - - 900 800 800
1.6582 34CrNiMo6 + QT + C 770 750 720 650 650
+ C kaltgezogen + C + QT kaltgezogen und vergütet + QT + C vergütet und kaltgezogen
Hochfeste Spezialstähle
ETG 88 gezogen 685
®
ETG 100 gezogen 865
®
1 N/mm² = 1 MPa
