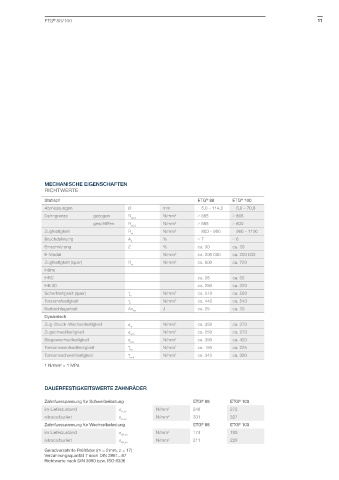

ETG 88 / 100 11
®

MECHANISCHE EIGENSCHAFTEN
RICHTWERTE
®
®
Statisch ETG 88 ETG 100
Abmessungen Ø mm 5,0 – 114,3 6,0 – 70,8
Dehngrenze gezogen R N/mm 2 ≥ 685 ≥ 865
p0,2
geschliffen R p0,2 N/mm 2 ≥ 685 ≥ 800
Zugfestigkeit R N/mm 2 800 – 950 960 – 1100
m
Bruchdehnung A 5 % ≥ 7 ≥ 6
Einschnürung Z % ca. 30 ca. 20
E-Modul N/mm 2 ca. 200 000 ca. 200 000
Zugfestigkeit (quer) R m N/mm 2 ca. 600 ca. 720
Härte
HRC ca. 28 ca. 32
HB 30 ca. 280 ca. 320
Scherfestigkeit (quer) Ʈ N/mm 2 ca. 510 ca. 590
s
Torsionsfestigkeit Ʈ t N/mm 2 ca. 440 ca. 540
Kerbschlagarbeit Av J ca. 25 ca. 10
RT
Dynamisch
Zug-Druck-Wechselfestigkeit σ N/mm 2 ca. 350 ca. 370
w
Zugschwellfestigkeit σ N/mm 2 ca. 250 ca. 270
sch
Biegewechselfestigkeit σ bw N/mm 2 ca. 390 ca. 420
Torsionswechselfestigkeit Ʈ N/mm 2 ca. 195 ca. 225
tw
Torsionsschwellfestigkeit Ʈ sch N/mm 2 ca. 345 ca. 390
1 N/mm² = 1 MPa

DAUERFESTIGKEITSWERTE ZAHNRÄDER

Zahnfussspannung für Schwellbelastung ETG 88 ETG 100
®
®
im Lieferzustand σ N/mm 2 248 272
FLim
nitrocarburiert σ FLim N/mm 2 301 327
Zahnfussspannung für Wechselbelastung ETG 88 ETG 100
®
®
im Lieferzustand σ N/mm 2 174 190
WLim
nitrocarburiert σ WLim N/mm 2 211 229
Geradverzahnte Prüfräder (m = 2 mm, z = 17)
Verzahnungsqualität 7 nach DIN 3961...67
Richtwerte nach DIN 3990 bzw. ISO 6336
