Page 369 - Werkstoffwelt

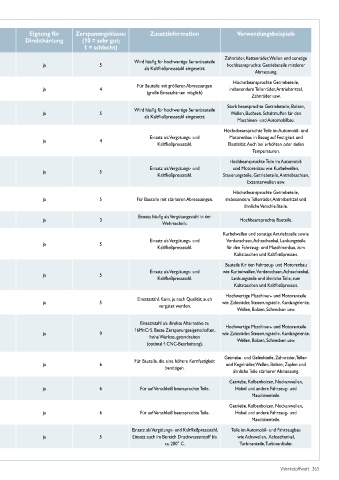

Werkstoffgruppe Werkstoff - Nr.: Kurzname DIN EN Zugfestigkeit Rm Eignung Eignung für Zerspanungsklasse: Zusatzinformation Verwendungsbeispiele
(alte/neue in N/mm² (ca.) für Standard- Direkthärtung (10 = sehr gut;
Bezeichnung) Schweißverbindung 1 = schlecht)
Zahnräder, Kettenräder, Wellen und sonstige
Wird häufig für hochwertige Serienbauteile
Einsatzstahl 1.5919 15CrNi6 780 - 1270 N/mm² bedingt ja 5 hochbeanspruchte Getriebeteile mittlerer
als Kaltfließpressstahl eingesetzt.
Abmessung.
Höchstbeanspruchte Getriebeteile,
1080 - 1470 N/mm² Für Bauteile mit größeren Abmessungen
Einsatzstahl 1.5920 18CrNi8 bedingt ja 4 insbesondere Tellerräder, Antriebsritzel,
(nach Einsatzhärtung) (große Einsatzhärten möglich)
Zahnräder usw.
Stark beanspruchte Getriebeteile, Bolzen,
20NiCrMo2-2 / 690 - 1270 N/mm² Wird häufig für hochwertige Serienbauteile
Einsatzstahl 1.6523 bedingt ja 5 Wellen, Buchsen, Schaltmuffen für den
21NiCrMo2 (nach Einsatzhärtung) als Kaltfließpressstahl eingesetzt.
Maschinen- und Automobilbau.
Höchstbeanspruchte Teile im Automobil- und
1000 - 1450 N/mm² Einsatz als Vergütungs- und Motorenbau in Bezug auf Festigkeit und
Vergütungsstahl 1.6580 30CrNiMo8 bedingt ja 4
(vergütet) Kaltfließpressstahl. Elastizität. Auch bei erhöhten oder tiefen
Temperaturen.
Hochbeanspruchte Teile im Automobil-
1000 - 1400 N/mm² Einsatz als Vergütungs- und und Motorenbau wie Kurbelwellen,
Vergütungsstahl 1.6582 34CrNiMo6 bedingt ja 5
(vergütet) Kaltfließpressstahl. Steuerungsteile, Getriebeteile, Antriebs achsen,
Exzenterwellen usw.

Höchstbeanspruchte Getriebeteile,
18CrNiMo7 -6 / 980 - 1420 N/mm² (nach
Einsatzstahl 1.6587 bedingt ja 5 Für Bauteile mit stärkeren Abmessungen. insbesondere Tellerräder, Antriebsritzel und
17CrNiMo6 Einsatzhärtung, im Kern)
ähnliche Verschleißteile.
Einsatz häufig als Vergütungsstahl in der
Vergütungsstahl 1.6959 35NiCrMoV12-5 - bedingt ja 3 Hochbeanspruchte Bauteile.
Wehrtechnik.
Kurbelwellen und sonstige Antriebsteile sowie
800 - 1100 N/mm² Einsatz als Vergütungs- und Vorderachsen, Achsschenkel, Lenkungsteile
Vergütungsstahl 1.7033 34Cr4 bedingt ja 5
(vergütet) Kaltfließpressstahl. für den Fahrzeug- und Maschinenbau, zum
Kaltstauchen und Kaltfließpressen.
Bauteile für den Fahrzeug- und Motorenbau
800 - 1200 N/mm² Einsatz als Vergütungs- und wie Kurbelwellen, Vorderachsen, Achsschenkel,
Vergütungsstahl 1.7035 41Cr4 bedingt ja 5
(vergütet) Kaltfließpressstahl. Lenkungsteile und ähnliche Teile, zum
Kaltstauchen und Kaltfließpressen.
Hochwertige Maschinen- und Motorenteile
500 (gezogen) - 1100 N/mm² Einsatzstahl. Kann, je nach Qualität, auch
Einsatzstahl 1.7131 16MnCr5 bedingt ja 5 wie Zahnräder, Steuerungsteile, Kardangelenke,
(thermisch behandelt) vergütet werden.
Wellen, Bolzen, Schnecken usw.
ESP 65 (~16MnCrS5)
(bitte Sonderprospekt Einsatzstahl als direkte Alternative zu Hochwertige Maschinen- und Motorenteile
Einsatzstahl, für anfordern oder 500 - 700 N/mm² bedingt ja 9 16MnCr5. Beste Zerspanungseigenschaften, wie Zahnräder, Steuerungsteile, Kardangelenke,
Zerspanung optimiert hohe Werkzeugstandzeiten
download unter Wellen, Bolzen, Schnecken usw.
www.dreckshage.de) (optimal f. CNC-Bearbeitung).

Getriebe- und Gelenkteile, Zahnräder, Teller-
780 - 1370 N/mm² (nach Für Bauteile, die eine höhere Kernfestigkeit
Einsatzstahl 1.7147 20MnCr5 bedingt ja 6 und Kegelräder, Wellen, Bolzen, Zapfen und
Einsatzhärtung, im Kern) benötigen.
ähnliche Teile stärkerer Abmessung.
Getriebe, Kolbenbolzen, Nockenwellen,
700 - 1000 N/mm²
Einsatzstahl 1.7160 16MnCrB5 (ZF 6) bedingt ja 6 Für auf Verschleiß beanspruchte Teile. Hobel und andere Fahrzeug- und
(vergütet)
Maschinenteile.
Getriebe, Kolbenbolzen, Nockenwellen,
700 - 1000 N/mm²
Einsatzstahl 1.7168 18MnCrB5 (ZF 7) bedingt ja 6 Für auf Verschleiß beanspruchte Teile. Hobel und andere Fahrzeug- und
(vergütet)
Maschinenteile.
Einsatz als Vergütungs- und Kaltfließpress stahl, Teile im Automobil- und Fahrzeugbau
650 - 1100 N/mm²
Vergütungsstahl 1.7218 25CrMo4 bedingt ja 5 Einsatz auch im Bereich Druck wasserstoff bis wie Achswellen, Achsschenkel,
(vergütet)
ca. 200° C. Turbinenteile, Turbinenläufer.

Werkstoffwelt 365
