Page 371 - Werkstoffwelt

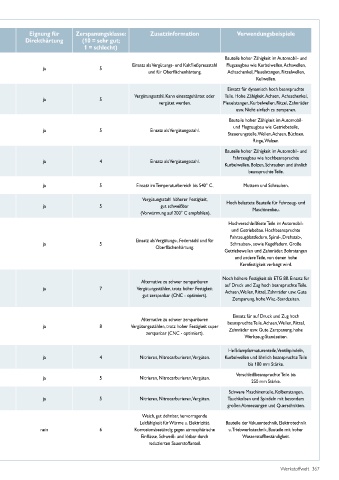

Werkstoffgruppe Werkstoff - Nr.: Kurzname DIN EN Zugfestigkeit Rm Eignung Eignung für Zerspanungsklasse: Zusatzinformation Verwendungsbeispiele
(alte/neue in N/mm² (ca.) für Standard- Direkthärtung (10 = sehr gut;
Bezeichnung) Schweißverbindung 1 = schlecht)
Bauteile hoher Zähigkeit im Automobil- und
700 - 1200 N/mm² Einsatz als Vergütungs- und Kaltfließpressstahl Flugzeugbau wie Kurbelwellen, Achswellen,
Vergütungsstahl 1.7220 34CrMo4 bedingt ja 5
(vergütet) und für Oberflächenhärtung. Achsschenkel, Pleuelstangen, Ritzelwellen,
Keilwellen.
Einsatz für dynamisch hoch beanspruchte
800 -1200 N/mm² Vergütungsstahl. Kann einsatzgehärtet oder Teile. Hohe Zähigkeit. Achsen, Achsschenkel,
Vergütungsstahl 1.7225 42CrMo4 bedingt ja 5
(vergütet) vergütet werden. Pleuelstangen, Kurbelwellen, Ritzel, Zahnräder
usw. Nicht einfach zu zerspanen.

Bauteile hoher Zähigkeit im Automobil-
850 - 1300 N/mm² und Flugzeugbau wie Getriebeteile,
Vergütungsstahl 1.7228 50CrMo4 bedingt ja 5 Einsatz als Vergütungsstahl.
(vergütet) Steuerungsteile, Wellen, Achsen, Büchsen,
Ringe, Walzen.
Bauteile hoher Zähigkeit im Automobil- und
1100 - 1450 N/mm² Fahrzeugbau wie hochbeanspruchte
Vergütungsstahl 1.7707 30CrMoV9 bedingt ja 4 Einsatz als Vergütungsstahl.
(vergütet) Kurbelwellen, Bolzen, Schrauben und ähnlich
beanspruchte Teile.
Warmfester 1.7709 21CrMoV5-7 700 - 850 N/mm² bedingt ja 5 Einsatz im Temperaturbereich bis 540° C. Muttern und Schrauben.
Konstruktionsstahl (vergütet)
Vergütungsstahl höherer Festigkeit,
700 - 1300 N/mm² gut Hoch belastete Bauteile für Fahrzeug- und
Vergütungsstahl 1.7735 14CrMoV6-9 ja 5 gut schweißbar
(vergütet) (vorwärmen auf 200° C) Maschinenbau.
(Vorwärmung auf 200° C empfohlen).
Hochverschleißfeste Teile im Automobil-
und Getriebebau. Hochbeanspruchte
Fahrzeugblattfedern, Spiral-, Drehstab-,
800 - 1300 N/mm² Einsatz als Vergütungs-, Federstahl und für
Vergütungsstahl 1.8159 51CrV4 / 50CrV4 bedingt ja 5 Schrauben-, sowie Kegelfedern. Große
(vergütet) Oberflächenhärtung.
Getriebewellen und Zahnräder, Bohrstangen
und andere Teile, von denen hohe
Kernfestigkeit verlangt wird.

ETG 100 ®
(bitte Sonderprospekt Alternative zu schwer zerspanbaren Noch höhere Festigkeit als ETG 88. Einsatz für
Hochleistungs- ETG 100 anfordern oder auf Druck und Zug hoch beanspruchte Teile.
Sonderstahl 960 - 1100 N/mm² bedingt ja 7 Vergütungsstählen, trotz hoher Festigkeit Achsen, Wellen, Ritzel, Zahnräder usw. Gute
download unter gut zerspanbar (CNC - optimiert).
www.dreckshage.de) Zerspanung, hohe Wkz.-Standzeiten.
ETG 88 ®
(bitte Sonderprospekt Alternative zu schwer zerspanbaren Einsatz für auf Druck und Zug hoch
Hochleistungs- ETG 88 anfordern oder 800 - 950 N /mm² bedingt ja 8 Vergütungsstählen, trotz hoher Festigkeit super beanspruchte Teile. Achsen, Wellen, Ritzel,
Sonderstahl Zahnräder usw. Gute Zerspanung, hohe
download unter zerspanbar (CNC - optimiert).
www.dreckshage.de) Werkzeug-Standzeiten.
Heißdampfarmaturenteile, Ventilspindeln,
≤ 1230 N/mm²
Nitrierstahl 1.8519 31CrMoV9 bedingt ja 4 Nitrieren, Nitrocarburieren, Vergüten. Kurbelwellen und ähnlich beanspruchte Teile
(vergütet)
bis 100 mm Stärke.
≤ 1100 N/mm² Verschleißbeanspruchte Teile bis
Nitrierstahl 1.8521 15CrMoV5-9 bedingt ja 5 Nitrieren, Nitrocarburieren, Vergüten.
(vergütet) 250 mm Stärke.
Schwere Maschinenteile, Kolbenstangen,
≤ 1470 N/mm²
Nitrierstahl 1.8550 34CrAlNi7 bedingt ja 5 Nitrieren, Nitrocarburieren, Vergüten. Tauchkolben und Spindeln mit besonders
(vergütet)
großen Abmessungen und Querschnitten.
Weich, gut dehnbar, hervorragende
200- 600 N/mm² Leitfähigkeit für Wärme u. Elektrizität. Bauteile der Vakuumtechnik, Elektrotechnik
OF-Cu
Kupfer 2.0040 (je nach ja nein 6 Korrosionsbeständig gegen atmosphärische u. Triebwerkstechnik, Bauteile mit hoher
CW 008 A
Herstellungsverfahren) Einflüsse. Schweiß- und lötbar durch Wasserstoffbeständigkeit.
reduzierten Sauerstoffanteil.

Werkstoffwelt 367
