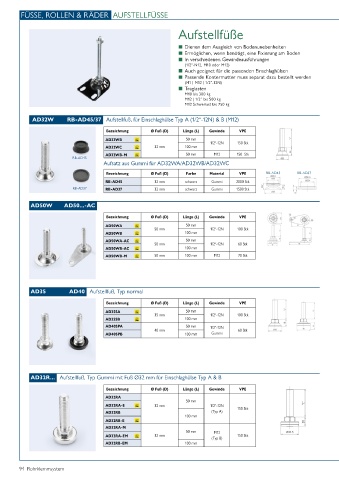

Page 94 - Rohrklemmsystem

FÜSSE, ROLLEN & RÄDER AUFSTELLFÜSSE

Aufstellfüße

■ Dienen dem Ausgleich von Bodenunebenheiten
■ Ermöglichen, wenn benötigt, eine Fixierung am Boden
■ In verschiedenen Gewindeausführungen
(1/2“-N12, M10 oder M12)
■ Auch geeignet für die passenden Einschlaghülsen
■ Passende Kontermutter muss separat dazu bestellt werden
(M1 | M12 | 1/2“-12N)
■ Traglasten
M10 bis 300 kg
M12 | 1/2“ bis 500 kg
M12 Schwerlast bis 750 kg

AD32W RB-AD45/37 Aufstellfuß, für Einschlaghülse Typ A (1/2“-12N) & B (M12)

Bezeichnung Ø Fuß (D) Länge (L) Gewinde VPE
AD32WB 50 mm
1/2“-12N 150 Stk
AD32WC 32 mm 100 mm
AD32WB-M 50 mm M12 150 Stk
RB-AD45
Aufsatz aus Gummi für AD32WA/AD32WB/AD32WC

Bezeichnung Ø Fuß (D) Farbe Material VPE RB-AD45 RB-AD37
RB-AD45 32 mm schwarz Gummi 2000 Stk
RB-AD37 RB-AD37 32 mm schwarz Gummi 1500 Stk

AD50W AD50...-AC

Bezeichnung Ø Fuß (D) Länge (L) Gewinde VPE
AD50WA 50 mm
50 mm 1/2“-12N 100 Stk
AD50WB 100 mm
AD50WA-AC 50 mm
50 mm 1/2“-12N 60 Stk
AD50WB-AC 100 mm
AD50WB-M 50 mm 100 mm M12 70 Stk

AD35 AD40 Aufstellfuß, Typ normal

Bezeichnung Ø Fuß (D) Länge (L) Gewinde VPE
AD35SA 50 mm
35 mm 1/2“-12N 100 Stk
AD35SB 100 mm
AD40SPA 50 mm 1/2“-12N
40 mm 60 Stk
AD40SPB 100 mm Gummi

AD32R... Aufstellfuß, Typ Gummi mit Fuß Ø32 mm für Einschlaghülse Typ A & B

Bezeichnung Ø Fuß (D) Länge (L) Gewinde VPE
AD32RA
50 mm
AD32RA-E 32 mm 1/2“-12N 150 Stk
AD32RB (Typ A)
100 mm
AD32RB-E
AD32RA-M
50 mm M12
AD32RA-EM 32 mm 150 Stk
(Typ B)
AD32RB-EM 100 mm

94 Rohrklemmsystem
