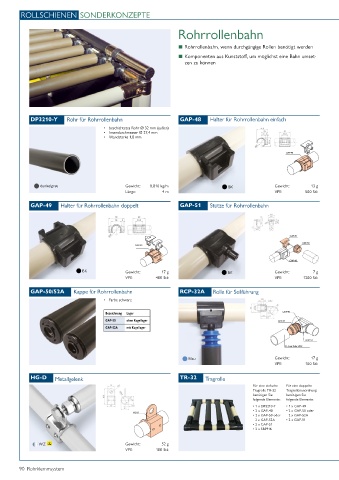

Page 90 - Rohrklemmsystem

ROLLSCHIENEN SONDERKONZEPTE

Rohrrollenbahn

■ Rohrrollenbahn, wenn durchgängige Rollen benötigt werden
■ Komponenten aus Kunststoff, um möglichst eine Bahn umset-
zen zu können

DP3210-Y Rohr für Rohrrollenbahn GAP-48 Halter für Rohrrollenbahn einfach

• beschichtetes Rohr Ø 32 mm (außen)
• Innendurchmesser Ø 27,4 mm
• Wandstärke 1,0 mm

GAP-48

dunkelgrau Gewicht: 0,810 kg/m BK Gewicht: 13 g
Länge: 4 m VPE: 500 Stk
GAP-49 Halter für Rohrrollenbahn doppelt GAP-51 Stütze für Rohrrollenbahn

GAP-51
GAP-50
GAP-49

GAP-48
BK Gewicht: 17 g BK Gewicht: 7 g
VPE: 400 Stk VPE: 1200 Stk

GAP-50/52A Kappe für Rohrrollenbahn RCP-32A Rolle für Seilführung
• Farbe schwarz

Bezeichnung Lager GAP-48
GAP-50 ohne Kugellager RCP-32
GAP-52A mit Kugellager

GAP-51
D-Coat Rohr Ø32
Blau Gewicht: 17 g
VPE: 100 Stk

HG-D Metallgelenk TR-32 Tragrolle
Für eine einfache Für eine doppelte
Tragrolle TR-32 Tragrollenanordnung
benötigen Sie benötigen Sie
folgende Elemente: folgende Elemente:
• 1 x DP3210-Y • 1 x GAP-49
• 2 x GAP-48 • 2 x GAP-50 oder
HG-D
• 2 x GAP-50 oder 2 x GAP-52A
2 x GAP-52A • 2 x GAP-51
• 2 x GAP-51
• 2 x SB3916
WZ Gewicht: 52 g
VPE: 100 Stk
