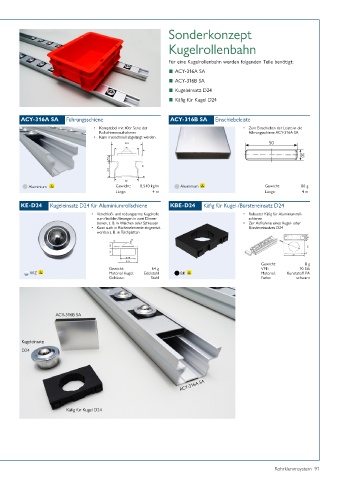

Page 91 - Rohrklemmsystem

Sonderkonzept

Kugelrollenbahn

Für eine Kugelrollenbahn werden folgenden Teile benötigt:
■ ACY-316A SA
■ ACY-316B SA
■ Kugeleinsatz D24
■ Käfig für Kugel D24

ACY-316A SA Führungsschiene ACY-316B SA Einschiebeleiste

• Kompatibel mit 40er Serie der • Zum Einschieben der Leiste in die
Rollschienenaufnahmen Führungsschiene ACY-316A SA
• Kann manschinell abgelängt werden

Aluminium Gewicht: 0,540 kg/m Aluminium Gewicht: 80 g
Länge: 4 m Länge: 4 m
KE-D24 Kugeleinsatz D24 für Aluminiumrollschiene KBE-D24 Käfig für Kugel-/Bürsteneinsatz D24
• Verschleiß- und reibungsarme Kugelrolle • Robuster Käfig für Aluminiumroll-
zum flexiblen Bewegen in zwei Dimen- schienen
sionen, z. B. in Weichen oder Schleusen • Zur Aufnahme eines Kugel- oder
• Kann auch in Flächenelemente eingesetzt Bürsteneinsatzes D24
werden z. B. in Tischplatten

Gewicht: 8 g
Gewicht: 64 g VPE: 10 Stk
WZ Material Kugel: Edelstahl BK Material: Kunststoff PA
Gehäuse: Stahl Farbe: schwarz

ACY-316B SA

Kugeleinsatz
D24

ACY-316A SA

Käfig für Kugel D24

Rohrklemmsystem 91
