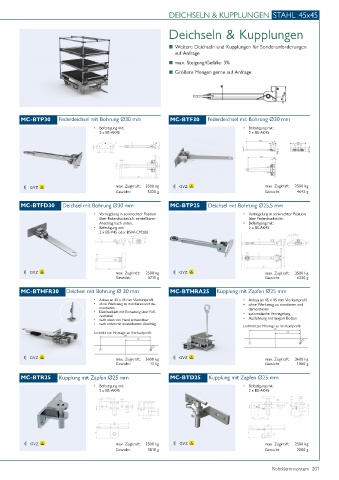

Page 201 - Rohrklemmsystem

DEICHSELN & KUPPLUNGEN STAHL 45x45

Deichseln & Kupplungen

■ Weitere Deichseln und Kupplungen für Sonderanforderungen
auf Anfrage
■ max. Steigung/Gefälle: 3%
■ Größere Mengen gerne auf Anfrage

MC-BTP30 Federdeichsel mit Bohrung Ø30 mm MC-BTF30 Federdeichsel mit Bohrung Ø30 mm

• Befestigung mit: • Befestigung mit:
2 x BS-AK45 2 x BS-AK45

GVZ max. Zugkraft: 3500 kg GVZ max. Zugkraft: 2500 kg
Gewicht: 5020 g Gewicht: 4642 g
MC-BTFD30 Deichsel mit Bohrung Ø30 mm MC-BTP25 Deichsel mit Bohrung Ø25,5 mm
• Verriegelung in senkrechter Position • Verriegelung in senkrechter Position
über Federdruckstück, einstellbarer über Federdruckstück.
Anschlag nach unten. • Befestigung mit:
• Befestigung mit: 2 x BS-AK45
2 x BS-V45 oder BSW-CM200

GVZ max. Zugkraft: 2500 kg GVZ max. Zugkraft: 3500 kg
Gewicht: 5710 g Gewicht: 6230 g

MC-BTHFR30 Deichsel mit Bohrung Ø 30 mm MC-BTHRA25 Kupplung mit Zapfen Ø25 mm
• Anbau an 45 x 45 mm Vierkantprofil • Anbau an 45 x 45 mm Vierkantprofil
• ohne Werkzeug zu montieren und de- • ohne Werkzeug zu montieren und
montieren demontieren
• Deichselblatt mit Einrastung über Fuß- • automatische Verriegelung
rasthebel
• nach oben von Hand schwenkbar • Ausführung mit langem Bolzen
• nach unten mit einstellbarem Anschlag
Lochbild zur Montage an Vierkantprofil:
Lochbild zur Montage an Vierkantprofil:

GVZ max. Zugkraft: 3600 kg GVZ max. Zugkraft: 3600 kg
Gewicht: 12 kg Gewicht: 1000 g

MC-BTR25 Kupplung mit Zapfen Ø25 mm MC-BTD25 Kupplung mit Zapfen Ø25 mm
• Befestigung mit: • Befestigung mit:
2 x BS-AK45 2 x BS-AK45

GVZ max. Zugkraft: 2500 kg GVZ max. Zugkraft: 2500 kg
Gewicht: 1810 g Gewicht: 2080 g

Rohrklemmsystem 201
