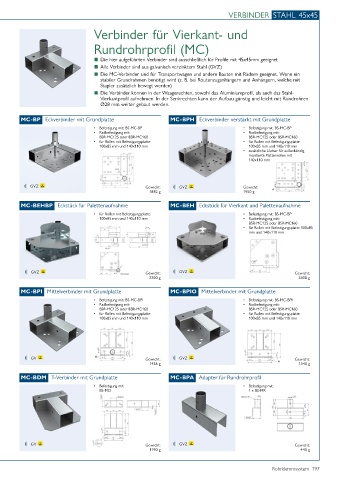

Page 197 - Rohrklemmsystem

VERBINDER STAHL 45x45

Verbinder für Vierkant- und

Rundrohrprofil (MC)

■ Die hier aufgeführten Verbinder sind ausschließlich für Profile mit 45x45mm geeignet
■ Alle Verbinder sind aus galvanisch verzinktem Stahl (GVZ)
■ Die MC-Verbinder sind für Transportwagen und andere Bauten mit Rädern geeignet. Wenn ein
stabiler Grundrahmen benötigt wird (z. B. bei Routenzuganhängern und Anhängern, welche mit
Stapler zusätzlich bewegt werden)
■ Die Verbinder können in der Waagerechten, sowohl das Aluminiumprofil, als auch das Stahl-
Vierkantprofil aufnehmen. In der Senkrechten kann der Aufbau günstig und leicht mit Rundrohren
Ø28 mm weiter gebaut werden.

MC-BP Eckverbinder mit Grundplatte MC-BPH Eckverbinder verstärkt mit Grundplatte

• Befestigung mit: BS-MC-BP • Befestigung mit: BS-MC-BP
• Radbefestigung mit: • Radbefestigung mit:
BSR-MC125 oder BSR-MC160 BSR-MC125 oder BSR-MC160
• für Rollen mit Befestigungsplatte • für Rollen mit Befestigungsplatte
100x85 mm und 140x110 mm 100x85 mm und 140x110 mm
• zusätzliche Löcher für außenbündig
montierte Plattenrollen mit
140x110 mm

GVZ Gewicht: GVZ Gewicht:
1882 g 1950 g
MC-BEHBP Eckstück für Palettenaufnahme MC-BEH Eckstück für Vierkant und Palettenaufnahme
• für Rollen mit Befestigungsplatte • Befestigung mit: BS-MC-BP
100x85 mm und 140x110 mm • Radbefestigung mit:
BSR-MC125 oder BSR-MC160
• für Rollen mit Befestigungsplatte 100x85
mm und 140x110 mm

GVZ Gewicht: GVZ Gewicht:
3300 g 3308 g

MC-BPI Mittelverbinder mit Grundplatte MC-BPIO Mittelverbinder mit Grundplatte
• Befestigung mit: BS-MC-BPI • Befestigung mit: BS-MC-BPI
• Radbefestigung mit: • Radbefestigung mit:
BSR-MC125 oder BSR-MC160 BSR-MC125 oder BSR-MC160
• für Rollen mit Befestigungsplatte • für Rollen mit Befestigungsplatte
100x85 mm und 140x110 mm 100x85 mm und 140x110 mm

GV Gewicht: GVZ Gewicht:
1436 g 1340 g

MC-BDM T-Verbinder mit Grundplatte MC-BPA Adapter für Rundrohrprofil
• Befestigung mit: • Befestigung mit:
BS-MD 1 x BS-MR

GV Gewicht: GVZ Gewicht:
1190 g 440 g

Rohrklemmsystem 197
