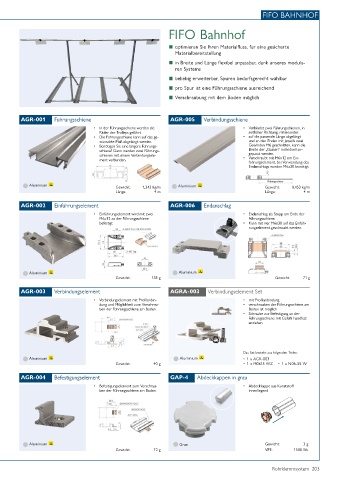

Page 203 - Rohrklemmsystem

FIFO BAHNHOF

FIFO Bahnhof FIFO Bahnhof

■ optimieren Sie Ihren Materialfluss, für eine gesicherte
Materialbereitstellung
■ in Breite und Länge flexibel anpassbar, dank unseres modula-
ren Systems
■ beliebig erweiterbar, Spuren bedarfsgerecht wählbar

■ pro Spur ist eine Führungsschiene ausreichend
■ Verschraubung mit dem Boden möglich

AGR-001 Führungsschiene AGR-005 Verbindungsschiene

• In der Führungsschiene werden die • Verbindet zwei Führungschienen, in
Räder der Trolleys geführt. seitlicher Richtung, miteinander.
• Die Führungsschiene kann auf das ge- • auf die passende Länge abgelängt
wünschte Maß abgelängt werden. und an den Enden mit jeweils zwei
• Benötigen Sie eine längere Führungs- Gewinden M6 geschnitten, kann die
schiene? Dann werden zwei Führungs- Breite der „Gassen“ individuell an-
gepasst werden.
schienen mit einem Verbindungsele- • Verschraubt mit M6x12 am Ein-
ment verbunden.
führungselement, bei Verwendung des
Endanschlags werden M6x30 benötigt.
Führungsschiene
Aluminium Gewicht: 1,343 kg/m Aluminium Gewicht: 0,453 kg/m
Länge: 4 m Länge: 4 m
AGR-002 Einführungselement AGR-006 Endanschlag
• Einführungselement wird mit zwei • Endanschlag als Stopp am Ende der
M6x12 an der Führungsschiene Führungsschiene.
befestigt • Kann mit vier M6x30 auf das Einfüh-
rungselement geschraubt werden.

Aluminium Aluminium
Gewicht: 135 g Gewicht: 71 g

AGR-003 Verbindungselement AGRA-003 Verbindungselement Set
• Verbindungselement mit Profilanbin- • mit Profilanbindung
dung und Möglichkeit zum Verschrau- • verschrauben der Führungsschiene am
ben der Führungsschiene am Boden. Boden ist möglich
• Schraube zur Befestigung an der
Führungsschiene mit Gefühl handfest
anziehen.

Das Set besteht aus folgenden Teilen:
Aluminium Aluminium • 1 x AGR-003
Gewicht: 40 g • 1 x M0615 WZ • 1 x N06-55 W

AGR-004 Befestigungselement GAP-4 Abdeckkappen in grau
• Befestigungselement zum Verschrau- • Abdeckkappe aus Kunststoff
ben der Führungsschiene am Boden. innenliegend

Aluminium Grau Gewicht: 3 g
Gewicht: 12 g VPE: 1500 Stk

Rohrklemmsystem 203
