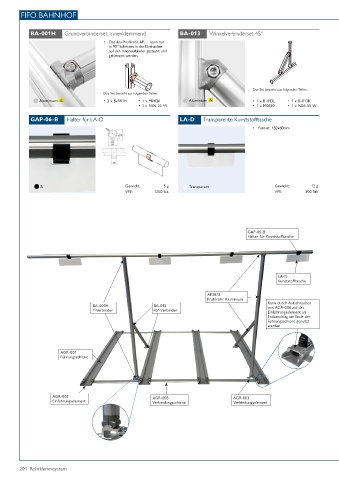

Page 204 - Rohrklemmsystem
P. 204
FIFO BAHNHOF
BA-001H Grundverbinderset, innenklemmend BA-013 Winkelverbinderset 45°
• Das Alu-Profilrohr AP… kann nur
in 90° Schritten in der Drehachse
auf den Innenverbinder gesteckt und
geklemmt werden.
Das Set besteht aus folgenden Teilen:
Das Set besteht aus folgenden Teilen:
Aluminium • 2 x B-001H • 1 x M0620 Aluminium • 1 x B-013L • 1 x B-013R
• 1 x N06-55 W • 1 x M0620 • 1 x N06-55 W
GAP-06-B Halter für LA-D LA-D Transparente Kunststofftasche
• Format: 150x60mm
B Gewicht: 5 g Transparent Gewicht: 12 g
VPE: 1200 Stk VPE: 300 Stk
GAP-06-B
Halter für Kunststofftasche
LA-D
Kunststofftasche
AP2812
Profilrohr Aluminium
Kann durch Aufschrauben
BA-001H BA-013 von AGR-006 auf das
T-Verbinder 45°-Verbinder
Einführungselement als
Endanschlag am Ende der
Führungsschiene genutzt
werden
AGR-001
Führungsschiene
AGR-002 AGR-005 AGR-003
Einführungselement Verbindungsschiene Verbindungselement
204 Rohrklemmsystem
