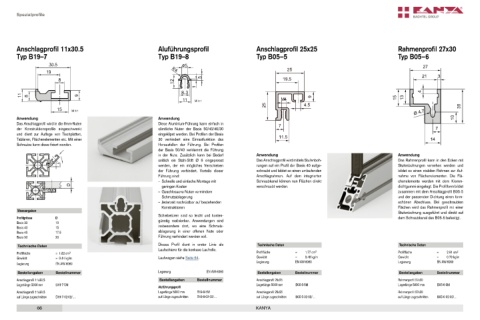

Page 66 - PVS & RVS Gesamtkatalog

Spezialprofile

Anschlagprofil 11x30.5 Aluführungsprofil Anschlagprofil 25x25 Rahmenprofil 27x30
Typ B19–7 Typ B19–8 Typ B05–5 Typ B05–6

27
27
25
25
21 3 3
21
19.5
19.5
4 4
M44 9 9 15 15 13 13
M
M 1:1
4.5
25 25 4.5 30 30
Ø 4.7
Ø 4.7
Ø 4.7
M 1:1 Ø 4.7
Anwendung Anwendung 10 10
Das Anschlagprofil wird in die 8mm-Nuten Diese Aluminium-Führung kann einfach in 7 7
der Konstruktionsprofile eingeschwenkt sämtliche Nuten der Basis 50/45/40/30 7 7
und dient zur Auflage von Tischplatten, eingeklipst werden. Bei Profilen der Basis
11.5
14
Tablaren, Flächenelementen etc. Mit einer 30 verhindert eine Einrastfunktion das 11.5 14
Schraube kann diese fixiert werden. Herausfallen der Führung. Bei Profilen
der Basis 50/40 verklemmt die Führung
in der Nute. Zusätzlich kann bei Bedarf Anwendung Anwendung
seitlich ein Stahl-Stift Ø 6 eingepresst Das Anschlagprofil wird mittels Stufenboh- Das Rahmenprofil kann in den Ecken mit
werden, der ein mögliches Verschieben rungen auf ein Profil der Basis 40 aufge- Stufenbohrungen versehen werden und
der Führung verhindert. Vorteile dieser schraubt und bildet so einen umlaufenden bildet so einen stabilen Rahmen zur Auf-
Führung sind: Anschlagrahmen. Auf dem integrierten nahme von Flächenelementen. Die Flä-
– Schnelle und einfache Montage mit Schraubkanal können nun Flächen direkt chenelemente werden mit dem Klemm-
D geringen Kosten verschraubt werden. dichtgummi eingelegt. Die Profilform bildet
D
– Geschlossene Nuten vermindern zusammen mit dem Anschlagprofil B05-5
Schmutz ablagerung und der passenden Dichtung einen form-
– Jederzeit nachrüstbar auf bestehenden schönen Abschluss. Bei geschraubten
Konstruktionen Flächen wird das Rahmenprofil mit einer
Massangaben Stufenbohrung ausgeführt und direkt auf
Schiebetüren sind so leicht und kosten-
Profilgrösse D dem Schraubkanal des B05-5 befestigt.
Basis 30 10 günstig realisierbar. Anwendungen sind
Basis 40 15 insbesondere dort, wo eine Schmutz-
Basis 45 17.5 ablagerung in einer offenen Nute oder
Basis 50 20 Führung verhindert werden soll.

Technische Daten Dieses Profil dient in erster Linie als Technische Daten Technische Daten
Laufschiene für die konkave Laufrolle.
2
2
Profilfläche = 1.62 cm 2 Profilfläche = 1.77 cm Profilfläche = 2.91 cm
Gewicht = 0.44 kg/m Laufwagen siehe Seite 64. Gewicht = 0.48 kg/m Gewicht = 0.79 kg/m
Legierung EN AW-6060 Legierung EN AW-6060 Legierung EN AW-6060
Bestellangaben Bestellnummer Legierung EN AW-6060 Bestellangaben Bestellnummer Bestellangaben Bestellnummer
Anschlagprofil 11x30,5 Bestellangaben Bestellnummer Anschlagprofil 25x25 Rahmenprofil 27x30
Lagerlänge 5000 mm B19-7-5M Lagerlänge 5000 mm B05-5-5M Lagerlänge 5000 mm B05-6-5M
Aluführungsprofil
Anschlagprofil 11x30,5 Lagerlänge 5000 mm B19-8-5M Anschlagprofil 25x25 Rahmenprofil 27x30
auf Länge zugeschnitten B19-7-02-02/… auf Länge zugeschnitten B19-8-02-02/… auf Länge zugeschnitten B05-5-02-02/… auf Länge zugeschnitten B05-6-02-02/…

66 KANYA
