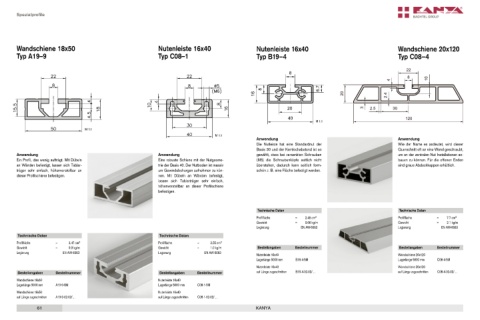

Page 61 - PVS & RVS Gesamtkatalog

Spezial-Profile
Spezialprofile

Wandschiene 18x50 Nutenleiste 16x40 Nutenleiste 16x40 Wandschiene 20x120
Typ A19–9 Typ C08–1 Typ B19–4 Typ C08–4

22
8
8
4 10

8 6.7
16 20 2.4

3
20 3 2.5 30

40 120
M 1:1

M 1:1
M 1:1
Anwendung Anwendung
Die Nutleiste hat eine Standardnut der Wie der Name es andeutet, wird dieser
Basis 30 und der Kernlochabstand ist so Querschnitt oft an eine Wand geschraubt,
Anwendung Anwendung gewählt, dass bei versenkten Schrauben um an der zentralen Nut Installationen an-
Ein Profil, das wenig aufträgt. Mit Dübeln Eine robuste Schiene mit der Nutgeome- (M5) die Schraubenköpfe seitlich nicht bauen zu können. Für die offenen Enden
an Wänden befestigt, lassen sich Tablar- trie der Basis 40. Der Nutboden ist massiv überstehen, dadurch kann seitlich form- sind graue Abdeckkappen erhältlich.
träger sehr einfach, höhenverstellbar an um Gewindebohurgen aufnehmen zu kön- schön z. B. eine Fläche befestigt werden.
dieser Profilschiene befestigen. nen. Mit Dübeln an Wänden befestigt,
lassen sich Tablarträger sehr einfach,
höhenverstellbar an dieser Profilschiene
befestigen.

Technische Daten Technische Daten
2
2
Profilfläche = 2.45 cm Profilfläche = 7.7 cm
Gewicht = 0.66 kg/m Gewicht = 2.1 kg/m
Legierung EN AW-6063 Legierung EN AW-6063
Technische Daten Technische Daten

Profilfläche = 3.47 cm 2 Profilfläche = 3.55 cm 2
Gewicht = 0.9 kg/m Gewicht = 1.0 kg/m Bestellangaben Bestellnummer Bestellangaben Bestellnummer
Legierung EN AW-6063 Legierung EN AW-6063
Nutenleiste 16x40 Wandschiene 20x120
Lagerlänge 5000 mm B19-4-5M Lagerlänge 5000 mm C08-4-5M
Nutenleiste 16x40 Wandschiene 20x120
Bestellangaben Bestellnummer Bestellangaben Bestellnummer auf Länge zugeschnitten B19-4-02-02/… auf Länge zugeschnitten C08-4-02-02/…
Wandschiene 18x50 Nutenleiste 16x40
Lagerlänge 5000 mm A19-9-5M Lagerlänge 5000 mm C08-1-5M
Wandschiene 18x50 Nutenleiste 16x40
auf Länge zugeschnitten A19-9-02-02/… auf Länge zugeschnitten C08-1-02-02/…

106 61 KANYA KANYA
