Spezial-Profile
Spezialprofile Spezial-Profile

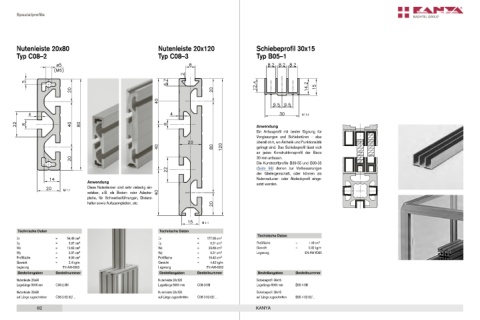

Nutenleiste 20x80 Nutenleiste 20x120 Schiebeprofil 30x15 Handlaufprofil 50x50
Typ C08–2 Typ C08–3 Typ B05–1 Typ A19–1

M 1:1

Anwendung
Anwendung
Ein Anbauprofil mit bester Eignung für
Ein Anbauprofil mit bester Eignung für
Verglasungen und Schiebetüren – also
Verglasungen und Schiebetüren – also
überall dort, wo Ästhetik und Funktionalität
überall dort, wo Ästhetik und Funktionalität
gefragt sind. Das Schiebeprofil lässt sich
gefragt sind. Das Schiebeprofil lässt sich
an jedes Konstruktionsprofil der Basis
an jedes Konstruktionsprofil der Basis
30mm anbauen.
30 mm anbauen.
Die Kunststoffprofile B39-55 und B39-35
Die Kunststoffprofile B39–55 und B39–35
dienen zur Verbesserungen der Gleit -
(Seite 98) dienen zur Verbes serungen
eigen schaft, oder können als Nutenredu -
der Gleit eigen schaft, oder können als
zier- oder Abdeckprofil eingesetzt werden.
Nutenredu zier- oder Abdeckprofil einge-
Anwendung setzt werden.
Diese Nutenleisten sind sehr vielseitig ein-
M 1:1
setzbar, z.B. als Boden- oder Adapter -
platte, für Schwerlastführungen, Distanz - Anwendung
halter sowie Aufspannplatten, etc. Handlaufprofil von Treppengeländern oder
normalen Abschrankungen.
M 1:1
Technische Daten
Technische Daten Technische Daten
Technische Daten Ix = 13.00 cm 4
Ix = 54.49 cm 4 Ix = 177.95 cm 4 Iy = 15.00 cm 4
Iy = 3.97 cm 4 Iy = 6.31 cm 4 Profilfläche = 1.18 cm 2 Wx = 5.20 cm 3
Wx = 13.62 cm 3 Wx = 29.66 cm 3 Gewicht = 0.32 kg/m Wy = 6.00 cm 3
Wy = 3.97 cm 3 Wy = 6.31 cm 3 Legierung EN AW-6060 Profilfläche = 6.10 cm 2
Profilfläche = 8.90 cm 2 Profilfläche = 16.40 cm 2 Gewicht = 1.65 kg/m
Gewicht = 2.4 kg/m Gewicht = 4.42 kg/m
Legierung EN AW-6063 Legierung EN AW-6063 Bestellangaben Bestellnummer
Bestellangaben Bestellnummer Bestellangaben Bestellnummer Bestellangaben Bestellnummer Handlaufprofil 50x50
Lagerlänge 5000 mm A19-1-5M
Nutenleiste 20x80 Nutenleiste 20x120 Schiebeprofil 30x15
Lagerlänge 5000 mm C08-2-5M Lagerlänge 5000 mm C08-3-5M Lagerlänge 5000 mm B05-1-5M Handlaufprofil 50x50
auf Länge zugeschnitten A19-1-02-02/…
Nutenleiste 20x80 Nutenleiste 20x120 Schiebeprofil 30x15
auf Länge zugeschnitten C08-2-02-02/… auf Länge zugeschnitten C08-3-02-02/… auf Länge zugeschnitten B05-1-02-02/… Zusätzliche Bearbeitungen Seiten 55–59
