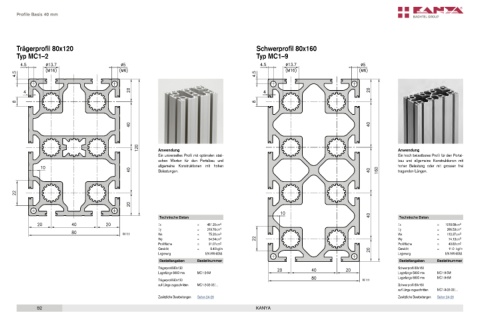

Page 52 - PVS & RVS Gesamtkatalog

Profile Basis 40 mm Profile Basis 40 mm

Trägerprofil 80x120 Schwerprofil 80x160
Typ MC1–2 Typ MC1–9

Anwendung Anwendung
Ein universelles Profil mit optimalen sta ti - Ein hoch belastbares Profil für den Por tal -
schen Wer ten für den Portalbau und bau und allgemeine Konstruktionen mit
all gemeine Kon struktionen mit hohen hoher Belastung oder mit grossen frei
Be lastungen. tra genden Längen.

Technische Daten Technische Daten
Ix = 451.20cm 4 Ix = 1018.98cm 4
Iy = 219.76cm 4 Iy = 296.53cm 4
M 1:1 Wx = 75.20cm 3 Wx = 112.37cm 3
Wy = 54.94cm 3 Wy = 74.13cm 3
Profilfläche = 31.07cm 2 Profilfläche = 40.82cm 2
Gewicht = 8.40kg/m Gewicht = 11.0 kg/m
Legierung EN AW-6063 Legierung EN AW-6063
Bestellangaben Bestellnummer Bestellangaben Bestellnummer
Trägerprofil 80x120 Schwerprofil 80x160
Lagerlänge 6000 mm MC1-2-6M Lagerlänge 5000 mm MC1-9-5M
Lagerlänge 6000 mm MC1-9-6M
Trägerprofil 80x120 M 1:1
auf Länge zugeschnitten MC1-2-02-02/… Schwerprofil 80x160
auf Länge zugeschnitten MC1-9-02-02/…
Zusätzliche Bearbeitungen Seiten 55–59
Zusätzliche Bearbeitungen
Seiten 55–59
Zusätzliche Bearbeitungen Seiten 24–26 Zusätzliche Bearbeitungen Seiten 24–26
