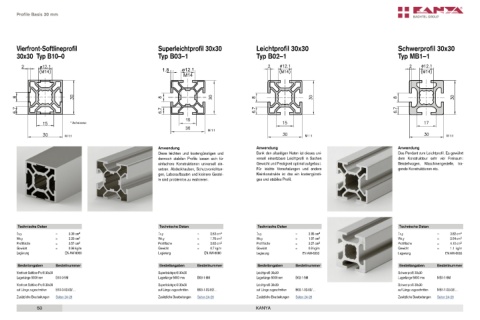

Page 53 - PVS & RVS Gesamtkatalog

Profile Basis 30 mm Profile Basis 30 mm

Vierfront-Softlineprofil Superleichtprofil 30x30 Leichtprofil 30x30 Schwerprofil 30x30
30x30 Typ B10–0 Typ B03–1 Typ B02–1 Typ MB1–1

1.8 ø12.1
M14

*

* * 8 30

* 6.7 Profile Basis 30
15
* Aufreissnut
* Aufreissnut
30 M 1:1

M 1:1 M 1:1 M 1:1

Anwendung
Anwendung Anwendung Anwendung
Diese leichten und kostengünstigen und Dank den allseitigen Nuten ist dieses uni- Das Pendant zum Leichtprofil. Es gewährt
Diese leichten und kostengünstigen und
dennoch so stabilen Profile lassen sich für
dennoch stabilen Profile lassen sich für versell einsetzbare Leichtprofil in Sachen dem Konstrukteur sehr viel Freiraum:
einfachere Konstruktionen universell ein-
einfachere Konstruktionen universell ein- Gewicht und Festigkeit optimal aufgebaut. Beistellwagen, Maschinen ge stelle, tra-
setzen. Abdeckhauben, Schutzvorrichtun-
setzen. Abdeckhauben, Schutzvorrichtun- Für leichte Verschalungen und andere gende Konstruktionen etc.
gen, La bor aufbauten und kleinere Gestel- Kleinkonstrukte ist das ein kostengünsti-
gen, La bor aufbauten und kleinere Gestel-
le sind problemlos zu realisieren. ges und stabiles Profil.
le sind problemlos zu realisieren.

Technische Daten Technische Daten Technische Daten Technische Daten
Ix,y = 3.30 cm 4 Ix,y = 2.63 cm 4 Ix,y = 2.95 cm 4 Ix,y = 3.82 cm 4
Wx,y = 2.20 cm 3 Wx,y = 1.76 cm 3 Wx,y = 1.97 cm 3 Wx,y = 2.54 cm 3
Profilfläche = 3.57 cm 2 Profilfläche = 2.62 cm 2 Profilfläche = 3.27 cm 2 Profilfläche = 4.10 cm 2
Gewicht = 0.96 kg/m Gewicht = 0.7 kg/m Gewicht = 0.9 kg/m Gewicht = 1.1 kg/m
Legierung EN AW-6060 Legierung EN AW-6060 Legierung EN AW-6063 Legierung EN AW-6063

Bestellangaben Bestellnummer Bestellangaben Bestellnummer Bestellangaben Bestellnummer Bestellangaben Bestellnummer
Vierfront-Softline-Profil 30x30 Superleichtprofil 30x30 Leichtprofil 30x30 Schwerprofil 30x30
Lagerlänge 5000 mm B10-0-5M Lagerlänge 5000 mm B03-1-5M Lagerlänge 5000 mm B02-1-5M Lagerlänge 5000 mm MB1-1-5M

Vierfront-Softline-Profil 30x30 Superleichtprofil 30x30 Leichtprofil 30x30 Schwerprofil 30x30
auf Länge zugeschnitten B10-0-02-02/… auf Länge zugeschnitten B03-1-02-02/… auf Länge zugeschnitten B02-1-02-02/… auf Länge zugeschnitten MB1-1-02-02/…
Zusätzliche Bearbeitungen
Seiten 55–59
Seiten 55–59
Zusätzliche Bearbeitungen
Seiten 24–26
Zusätzliche Bearbeitungen
Seiten 55–59
Zusätzliche Bearbeitungen Seiten 24–26 Zusätzliche Bearbeitungen Seiten 24–26 Zusätzliche Bearbeitungen Seiten 55–59 Zusätzliche Bearbeitungen Seiten 24–26
Zusätzliche Bearbeitungen
