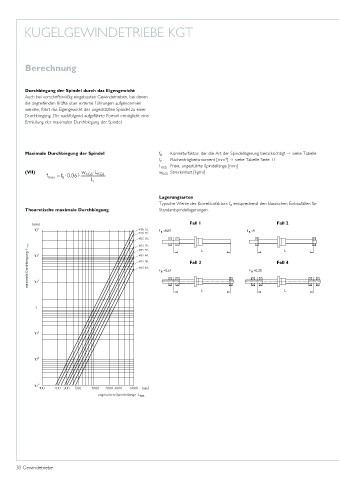

Page 30 - Gewindetriebe

KUGELGEWINDETRIEBE KGT

Berechnung

Durchbiegung der Spindel durch das Eigengewicht
Auch bei vorschriftsmäßig eingebauten Gewindetrieben, bei denen
die angreifenden Kräfte über externe Führungen aufgenommen
werden, führt das Eigengewicht der ungestützten Spindel zu einer
Durchbiegung. Die nachfolgend aufgeführte Formel ermöglicht eine
Ermittlung der maximalen Durchbiegung der Spindel.

Maximale Durchbiegung der Spindel f B Korrekturfaktor, der die Art der Spindellagerung berücksichtigt siehe Tabelle
l Y Flächenträgheitsmoment [mm ] siehe Tabelle Seite 11
4
L KGS Freie, ungestützte Spindellänge [mm]
(VII) w KGS Streckenlast [kg/m]

Lagerungsarten
entsprechend den klassischen Einbaufällen für
Typische Werte des Korrekturfaktors f B
Theoretische maximale Durchbiegung Standardspindellagerungen.
Fall 1 Fall 2

f max
maximale Durchbiegung Fall 3 Fall 4

ungestützte Spindellänge L KGS
