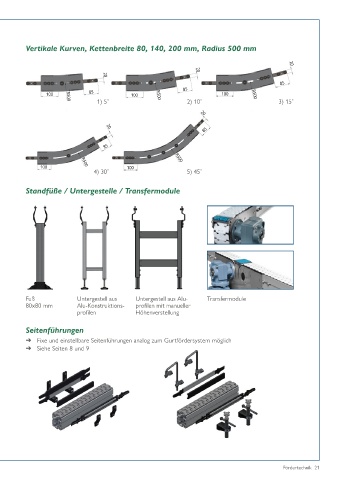

Vertikale Kurven, Kettenbreite 80, 140, 200 mm, Radius 500 mm 20
20
20
85
85
100 R500 85 100 R500 100 R500
1) 5˚ 2) 10˚ 3) 15˚
20
85
20
85
100 R500 100 R500
4) 30˚ 5) 45˚
Standfüße / Untergestelle / Transfermodule
Fuß Untergestell aus Untergestell aus Alu- Transfermodule
80x80 mm Alu-Konstruktions- profilen mit manueller
profilen Höhenverstellung
Seitenführungen
➔ Fixe und einstellbare Seitenführungen analog zum Gurtfördersystem möglich
➔ Siehe Seiten 8 und 9
