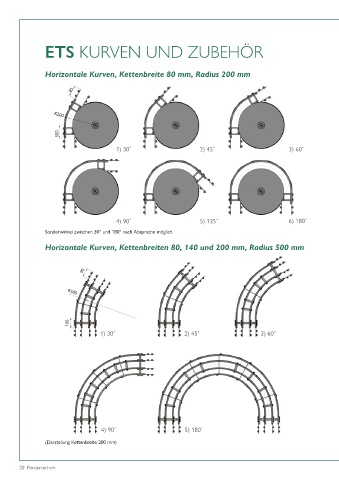

ETS KURVEN UND ZUBEHÖR
Horizontale Kurven, Kettenbreite 80 mm, Radius 200 mm
85
R200
100
1) 30˚ 2) 45˚ 3) 60˚
4) 90˚ 5) 135˚ 6) 180˚
Sonderwinkel zwischen 30° und 180° nach Absprache möglich.
Horizontale Kurven, Kettenbreiten 80, 140 und 200 mm, Radius 500 mm
90
R500
100
1) 30˚ 2) 45˚ 3) 60˚
4) 90˚ 5) 180˚
(Darstellung Kettenbreite 200 mm)
