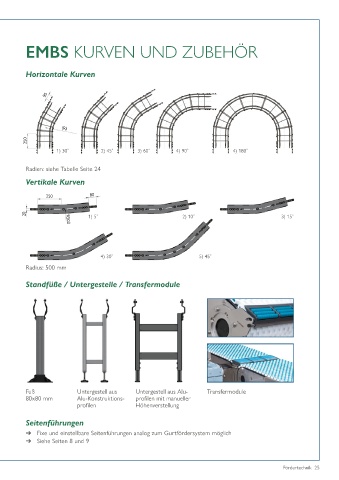

EMBS KURVEN UND ZUBEHÖR
Horizontale Kurven
90
(R)
250
1) 30˚ 2) 45˚ 3) 60˚ 4) 90˚ 4) 180˚
Radien: siehe Tabelle Seite 24
Vertikale Kurven
250 80
20 R500 1) 5˚ 2) 10˚ 3) 15˚
4) 30˚ 5) 45˚
Radius: 500 mm
Standfüße / Untergestelle / Transfermodule
Fuß Untergestell aus Untergestell aus Alu- Transfermodule
80x80 mm Alu-Konstruktions- profilen mit manueller
profilen Höhenverstellung
Seitenführungen
➔ Fixe und einstellbare Seitenführungen analog zum Gurtfördersystem möglich
➔ Siehe Seiten 8 und 9
