Page 18 - Übersicht Fördertechnik
P. 18

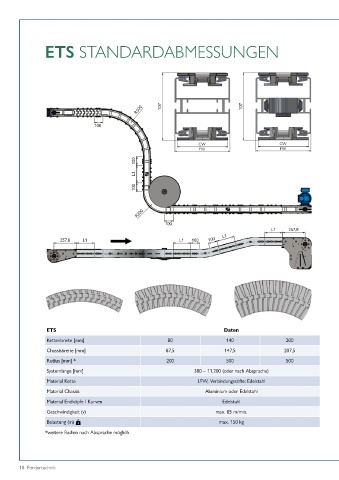

ETS STANDARDABMESSUNGEN
R500 107 107
100
CW CW
FW FW
100
L1
100
R200
100
L1 257,8
L1
257,8 L1 L1 100 100
ETS Daten
Kettenbreite [mm] 80 140 200
Chassisbreite [mm] 87,5 147,5 207,5
Radius [mm] * 200 500 500
Systemlänge [mm] 380 – 11.200 (oder nach Absprache)
Material Kette LFW, Verbindungsstifte: Edelstahl
Material Chassis Aluminium oder Edelstahl
Material Endköpfe / Kurven Edelstahl
Geschwindigkeit (v) max. 85 m/min.
Belastung (m) max. 150 kg
*weitere Radien nach Absprache möglich
18 Fördertechnik
