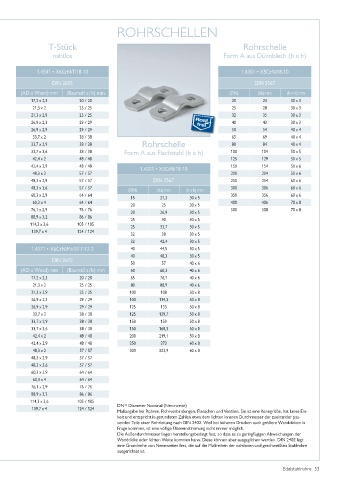

Page 53 - Edelstahlrohre

ROHRSCHELLEN

T-Stück Rohrschelle
nahtlos Form A aus Dünnblech (b x h)

1.4541 • X6CrNiTi18-10 1.4301 • X5CrNi18-10

DIN 2615 DIN 3567
(AD x Wand) mm (Baumaß a/b) mm (DN) (da) mm (b x h) mm
17,2 x 2,3 20 / 20 20 23 30 x 3
21,3 x 2 25 / 25 25 28 30 x 3
21,3 x 2,9 25 / 25 32 35 30 x 3
26,9 x 2,3 29 / 29 40 43 30 x 3
26,9 x 2,9 29 / 29 50 54 40 x 4
33,7 x 2 38 / 38 65 69 40 x 4
33,7 x 2,9 38 / 38 Rohrschelle 80 84 40 x 4
33,7 x 3,6 38 / 38 Form A aus Flachstahl (b x h) 100 104 50 x 5
42,4 x 2 48 / 48 125 129 50 x 5
42,4 x 2,9 48 / 48 1.4301 • X5CrNi18-10 150 154 50 x 6
48,3 x 2 57 / 57 200 204 50 x 6
48,3 x 2,9 57 / 57 DIN 3567 250 254 60 x 6
48,3 x 3,6 57 / 57 300 306 60 x 6
(DN) (da) mm (b x h) mm
60,3 x 2,9 64 / 64 350 356 60 x 6
15 21,3 30 x 5
60,3 x 4 64 / 64 400 406 70 x 8
20 25 30 x 5
76,1 x 2,9 76 / 76 500 508 70 x 8
20 26,9 30 x 5
88,9 x 3,2 86 / 86 25 30 30 x 5
114,3 x 3,6 105 / 105
25 33,7 30 x 5
139,7 x 4 124 / 124
32 38 30 x 5
32 42,4 30 x 5
1.4571 • X6CrNiMoTi17-12-2 40 44,5 30 x 5
40 48,3 30 x 5
DIN 2615
50 57 40 x 6
(AD x Wand) mm (Baumaß a/b) mm 50 60,3 40 x 6
17,2 x 2,3 20 / 20 65 76,1 40 x 6
21,3 x 2 25 / 25 80 88,9 40 x 6
21,3 x 2,9 25 / 25 100 108 50 x 8
26,9 x 2,3 29 / 29 100 114,3 50 x 8
26,9 x 2,9 29 / 29 125 133 50 x 8
33,7 x 2 38 / 38 125 139,7 50 x 8
33,7 x 2,9 38 / 38 150 159 50 x 8
33,7 x 3,6 38 / 38 150 168,3 50 x 8
42,4 x 2 48 / 48 200 219,1 50 x 8
42,4 x 2,9 48 / 48 250 273 60 x 8
48,3 x 2 57 / 57 300 323,9 60 x 8
48,3 x 2,9 57 / 57
48,3 x 3,6 57 / 57
60,3 x 2,9 64 / 64
60,3 x 4 64 / 64
76,1 x 2,9 76 / 76
88,9 x 3,2 86 / 86
114,3 x 3,6 105 / 105
DN= Diameter Nominal (Nennweite)
139,7 x 4 124 / 124
Maßangabe bei Rohren, Rohrverbindungen, Flanschen und Ventilen. Sie ist eine Kenngröße, hat keine Ein-
heit und entspricht in gerundeten Zahlen etwa dem lichten inneren Durchmesser der zueinander pas-
senden Teile einer Rohrleitung nach DIN 2402. Weil bei höheren Drücken auch größere Wanddicken in
Frage kommen, ist eine völlige Übereinstimmung nicht immer möglich.
Die Außendurchmesser liegen herstellungsbedingt fest, so dass es zu geringfügigen Abweichungen der
Wanddicke oder lichten Weite kommen kann. Diese können aber ausgeglichen werden. DIN 2402 legt
eine Grundreihe von Nennweiten fest, die auf die Maßreihen der nahtlosen und geschweißten Stahlrohre
ausgerichtet ist.

Edelstahlrohre 53
