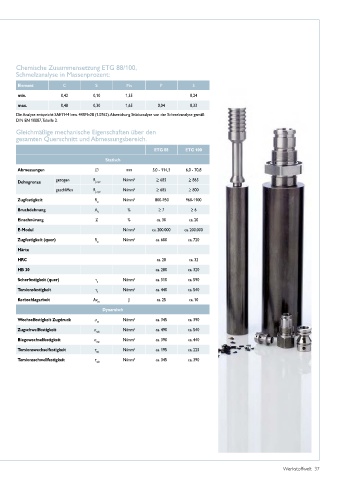

Page 41 - Werkstoffwelt

Chemische Zusammensetzung ETG 88/100,
Schmelzanalyse in Massenprozent:
Element C Si Mn P S
min. 0,42 0,10 1,35 0,24
max. 0,48 0,30 1,65 0,04 0,33
Die Analyse entspricht SAE1144 bzw. 44SMn28 (1.0762). Abweichung Stückanalyse von der Schmelzanalyse gemäß
DIN EN 10087, Tabelle 2.
Gleichmäßige mechanische Eigenschaften über den
gesamten Querschnitt und Abmessungsbereich.
ETG 88 ETG 100
Statisch

Abmessungen  mm 5,0 - 114,3 6,0 - 70,8
Dehngrenze gezogen R p 0,2 N/mm² ≥ 685 ≥ 865
geschliffen R N/mm² ≥ 685 ≥ 800
p 0,2
Zugfestigkeit R N/mm² 800-950 960-1100
m
Bruchdehnung A % ≥ 7 ≥ 6
5
Einschnürung Z % ca. 30 ca. 20
E-Modul N/mm² ca. 200.000 ca. 200.000
Zugfestigkeit (quer) R N/mm² ca. 600 ca. 720
m
Härte
HRC ca. 28 ca. 32
HB 30 ca. 280 ca. 320

Scherfestigkeit (quer)  N/mm² ca. 510 ca. 590
s
Torsionsfestigkeit  t N/mm² ca. 440 ca. 540
Kerbschlagarbeit Av J ca. 25 ca. 10
RT
Dynamisch

Wechselfestigkeit Zugdruck  N/mm² ca. 345 ca. 390
w
Zugschwellfestigkeit  sch N/mm² ca. 490 ca. 540
Biegewechselfestigkeit  N/mm² ca. 390 ca. 440
bw
Torsionswechselfestigkeit  N/mm² ca. 195 ca. 225
tw
Torsionsschwellfestigkeit  N/mm² ca. 345 ca. 390
sch

Werkstoffwelt 37
