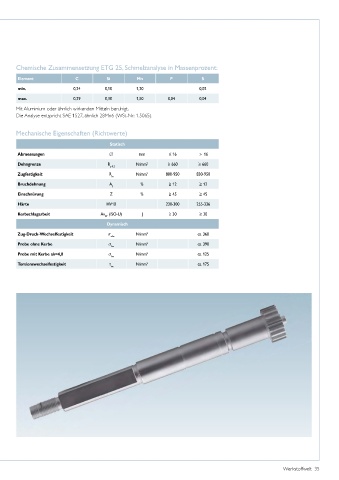

Chemische Zusammensetzung ETG 25, Schmelzanalyse in Massenprozent:

Element C Si Mn P S
min. 0,24 0,10 1,20 0,02
max. 0,29 0,30 1,50 0,04 0,04
Mit Aluminium oder ähnlich wirkenden Mitteln beruhigt.
Die Analyse entspricht SAE 1527, ähnlich 28Mn6 (WSt-Nr.: 1.5065).

Mechanische Eigenschaften (Richtwerte)

Statisch
Abmessungen  mm ≤ 16 > 16
Dehngrenze R N/mm² ≥ 660 ≥ 660
p 0,2
Zugfestigkeit R N/mm² 800-950 830-950
m
Bruchdehnung A % ≥ 12 ≥ 12
5
Einschnürung Z % ≥ 45 ≥ 45
Härte HV10 230-300 255-336
Kerbschlagarbeit Av (ISO-U) J ≥ 30 ≥ 30
RT
Dynamisch

Zug-Druck-Wechselfestigkeit  N/mm² ca. 360
zdw
Probe ohne Kerbe  bw N/mm² ca. 390
Probe mit Kerbe ak=4,0  N/mm² ca. 125
bw
Torsionswechselfestigkeit  tw N/mm² ca. 175
