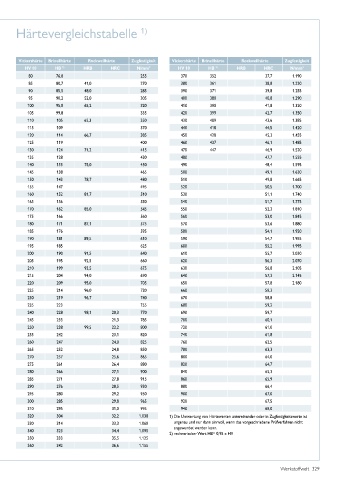

Härtevergleichstabelle 1)

Vickershärte Brinellhärte Rockwellhärte Zugfestigkeit Vickershärte Brinellhärte Rockwellhärte Zugfestigkeit
HV 10 HB 2) HRB HRC N/mm 2 HV 10 HB 2) HRB HRC N/mm 2
80 76,0 255 370 352 37,7 1.190
85 80,7 41,0 270 380 361 38,8 1.220
90 85,5 48,0 285 390 371 39,8 1.255
95 90,2 52,0 305 400 380 40,8 1.290
100 95,0 65,2 320 410 390 41,8 1.320
105 99,8 335 420 399 42,7 1.350
110 105 62,3 350 430 409 43,6 1.385
115 109 370 440 418 44,5 1.420
120 114 66,7 385 450 428 45,3 1.455
125 119 400 460 437 46,1 1.485
130 124 71,2 415 470 447 46,9 1.520
135 128 430 480 47,7 1.555
140 133 75,0 450 490 48,4 1.595
145 138 465 500 49,1 1.630
150 143 78,7 480 510 49,8 1.665
155 147 495 520 50,5 1.700
160 152 81,7 510 530 51,1 1.740
165 156 530 540 51,7 1.775
170 162 85,0 545 550 52,3 1.810
175 166 560 560 53,0 1.845
180 171 87,1 575 570 53,6 1.880
185 176 595 580 54,1 1.920
190 181 89,5 610 590 54,7 1.955
195 185 625 600 55,2 1.995
200 190 91,5 640 610 55,7 2.030
205 195 92,5 660 620 56,3 2.070
210 199 93,5 675 630 56,8 2.105
215 204 94,0 690 640 57,3 2.145
220 209 95,0 705 650 57,8 2.180
225 214 96,0 720 660 58,3
230 219 96,7 740 670 58,8
235 223 755 680 59,2
240 228 98,1 20,3 770 690 59,7
245 233 21,3 785 700 60,1
250 238 99,5 22,2 800 720 61,0
255 242 23,1 820 740 61,8
260 247 24,0 825 760 62,5
265 252 24,8 850 780 63,3
270 257 25,6 865 800 64,0
275 261 26,4 880 820 64,7
280 266 27,1 900 840 65,3
285 271 27,8 915 860 65,9
290 276 28,5 930 880 66,4
295 280 29,2 950 900 67,0
300 285 29,8 965 920 67,5
310 295 31,0 995 940 68,0
320 304 32,2 1.030 1) Die Umwertung von Härtewerten untereinander oder in Zugfestigkeitswerte ist
330 314 33,3 1.060 ungenau und nur dann sinnvoll, wenn das vorgeschriebene Prüfverfahren nicht
angewendet werden kann.
340 323 34,4 1.095
2) rechnerischer Wert HB= 0,95 x HV
350 333 35,5 1.125
360 342 36,6 1.155
