Page 328 - Werkstoffwelt

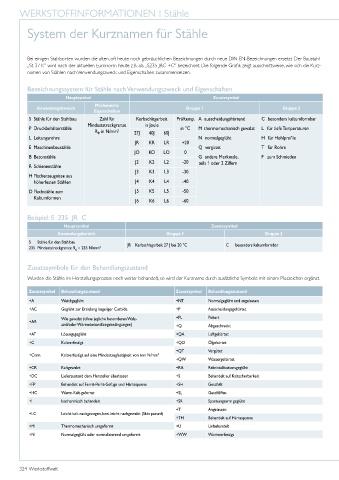

WERKSTOFFINFORMATIONEN Stähle
|

System der Kurznamen für Stähle

Bei einigen Stahlsorten wurden die alten, oft heute noch gebräuchlichen Bezeichnungen durch neue DIN EN-Bezeichnungen ersetzt. Der Baustahl
„St 37 K“ wird nach der aktuellen Euronorm heute z.B. als „S235 JRC +C“ bezeichnet. Die folgende Grafik zeigt ausschnittweise, wie sich die Kurz-
namen von Stählen nach Verwendungszweck und Eigenschaften zusammensetzen.

Bezeichnungssystem für Stähle nach Verwendungszweck und Eigenschaften
Hauptsymbol Zusatzsymbol
Mechanische
Anwendungsbereich Gruppe 1 Gruppe 2
Eigenschaften
S Stähle für den Stahlbau Zahl für Kerbschlagarbeit Prüftemp. A ausscheidungshärtend C besonders kaltumformbar
Mindeststreckgrenze in Joule
P Druckbehälterstähle in °C M thermomechanisch gewalzt L für tiefe Temperaturen
R e in N/mm² 27J 40J 60J
L Leitungsrohre N normalgeglüht H für Hohlprofile
JR KR LR +20
E Maschinenbaustähle Q vergütet T für Rohre
JO KO LO 0
B Betonstähle G andere Merkmale, F zum Schmieden
J2 K2 L2 -20 teils 1 oder 2 Ziffern
R Schienenstähle
J3 K3 L3 -30
H Flacherzeugnisse aus
höherfesten Stählen J4 K4 L4 -40
D Flachstähle zum J5 K5 L5 -50
Kaltumformen
J6 K6 L6 -60

Beispiel: S 235 JR C
Hauptsymbol Zusatzsymbol
Anwendungsbereich Gruppe 1 Gruppe 2
S Stähle für den Stahlbau JR Kerbschlagarbeit 27 J bei 20 °C C besonders kaltumformbar
235 Mindeststreckgrenze R = 235 N/mm²
e

Zusatzsymbole für den Behandlungszustand
Wurden die Stähle im Herstellungsprozess noch weiter behandelt, so wird der Kurzname durch zusätzliche Symbole mit einem Pluszeichen ergänzt.

Zusatzsymbol Behandlungszustand Zusatzsymbol Behandlungszustand
+A Weichgeglüht +NT Normalgeglüht und angelassen
+AC Geglüht zur Erzielung kugeliger Carbide +P Ausscheidungsgehärtet
Wie gewalzt (ohne jegliche besonderen Walz- +PL Poliert
+AR
und/oder Wärmebehandlungsbedingungen) +Q Abgeschreckt
+AT Lösungsgeglüht +QA Luftgehärtet
+C Kaltverfestigt +QO Ölgehärtet
+QT Vergütet
+Cnnn Kaltverfestigt auf eine Mindestzugfestigkeit von nnn N/mm²
+QW Wassergehärtet
+CR Kaltgewalzt +RA Rekristallisationsgeglüht
+DC Lieferzustand dem Hersteller überlassen +S Behandelt auf Kaltscherbarkeit
+FP Behandelt auf Ferrit-Perlit-Gefüge und Härtespanne +SH Geschält
+HC Warm-Kalt-geformt +SL Geschliffen
+I Isothermisch behandelt +SR Spannungsarm geglüht
+T Angelassen
+LC Leicht kalt nachgezogen, bzw. leicht nachgewalzt (Skin passed)
+TH Behandelt auf Härtespanne
+M Thermomechanisch umgeformt +U Unbehandelt
+N Normalgeglüht oder normalisierend umgeformt +WW Warmverfestigt

324 Werkstoffwelt
