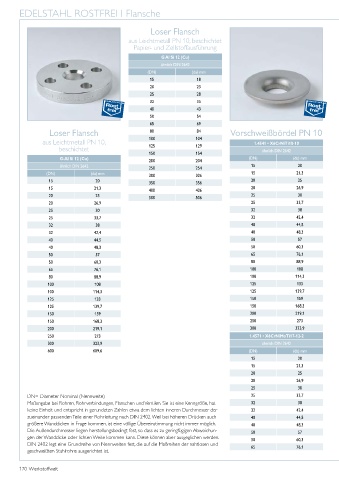

Page 174 - Werkstoffwelt

EDELSTAHL ROSTFREI Flansche
|

Loser Flansch
aus Leichtmetall PN 10, beschichtet
Papier- und Zellstoffausführung
G Al Si 12 (Cu)
ähnlich DIN 2642
(DN) (da) mm
15 18
20 23
25 28
32 35
40 43
50 54
65 69
Loser Flansch 80 84 Vorschweißbördel PN 10
aus Leichtmetall PN 10, 100 104 1.4541 • X6CrNiTi18-10
beschichtet 125 129 ähnlich DIN 2642
150 154
G-Al Si 12 (Cu) 200 204 (DN) (da) mm
ähnlich DIN 2642 250 254 15 20
(DN) (da) mm 300 306 15 21,3
15 20 350 356 20 25
15 21,3 400 406 20 26,9
20 25 500 506 25 30
20 26,9 25 33,7
25 30 32 38
25 33,7 32 42,4
32 38 40 44,5
32 42,4 40 48,3
40 44,5 50 57
40 48,3 50 60,3
50 57 65 76,1
50 60,3 80 88,9
65 76,1 100 108
80 88,9 100 114,3
100 108 125 133
100 114,3 125 139,7
125 133 150 159
125 139,7 150 168,3
150 159 200 219,1
150 168,3 250 273
200 219,1 300 323,9
250 273 1.4571 • X6CrNiMoTi17-12-2
300 323,9 ähnlich DIN 2642
600 609,6 (DN) (da) mm
15 20
15 21,3
20 25
20 26,9
25 30
DN= Diameter Nominal (Nennweite) 25 33,7
Maßangabe bei Rohren, Rohrverbindungen, Flanschen und Ventilen. Sie ist eine Kenngröße, hat 32 38
keine Einheit und entspricht in gerundeten Zahlen etwa dem lichten inneren Durchmesser der 32 42,4
zueinander passenden Teile einer Rohrleitung nach DIN 2402. Weil bei höheren Drücken auch 40 44,5
größere Wanddicken in Frage kommen, ist eine völlige Übereinstimmung nicht immer möglich. 40 48,3
Die Außendurchmesser liegen herstellungsbedingt fest, so dass es zu geringfügigen Abweichun- 50 57
gen der Wanddicke oder lichten Weite kommen kann. Diese können aber ausgeglichen werden. 50 60,3
DIN 2402 legt eine Grundreihe von Nennweiten fest, die auf die Maßreihen der nahtlosen und 65 76,1
geschweißten Stahlrohre ausgerichtet ist.
