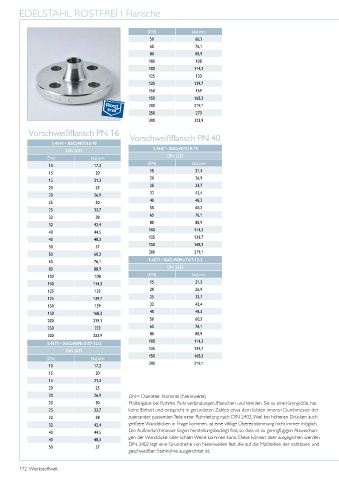

EDELSTAHL ROSTFREI Flansche
|

(DN) (da) mm
50 60,3
65 76,1
80 88,9
100 108
100 114,3
125 133
125 139,7
150 159
150 168,3
200 219,1
250 273
300 323,9
Vorschweißflansch PN 16
Vorschweißflansch PN 40
1.4541 • X6CrNiTi18-10
1.4541 • X6CrNiTi18-10
DIN 2633
DIN 2635
(DN) (da) mm
(DN) (da) mm
10 17,2
15 21,3
15 20
20 26,9
15 21,3
20 25 25 33,7
20 26,9 32 42,4
25 30 40 48,3
25 33,7 50 60,3
32 38 65 76,1
32 42,4 80 88,9
40 44,5 100 114,3
40 48,3 125 139,7
50 57 150 168,3
50 60,3 200 219,1
65 76,1 1.4571 • X6CrNiMoTi17-12-2
80 88,9 DIN 2635
100 108 (DN) (da) mm
100 114,3 15 21,3
125 133 20 26,9
125 139,7 25 33,7
150 159 32 42,4
150 168,3 40 48,3
200 219,1 50 60,3
250 273 65 76,1
300 323,9 80 88,9
1.4571 • X6CrNiMoTi17-12-2 100 114,3
DIN 2633 125 139,7
150 168,3
(DN) (da) mm
200 219,1
10 17,2
15 20
15 21,3
20 25
20 26,9 DN= Diameter Nominal (Nennweite)
25 30 Maßangabe bei Rohren, Rohrverbindungen, Flanschen und Ventilen. Sie ist eine Kenngröße, hat
25 33,7 keine Einheit und entspricht in gerundeten Zahlen etwa dem lichten inneren Durchmesser der
32 38 zueinander passenden Teile einer Rohrleitung nach DIN 2402. Weil bei höheren Drücken auch
32 42,4 größere Wanddicken in Frage kommen, ist eine völlige Übereinstimmung nicht immer möglich.
40 44,5 Die Außendurchmesser liegen herstellungsbedingt fest, so dass es zu geringfügigen Abweichun-
40 48,3 gen der Wanddicke oder lichten Weite kommen kann. Diese können aber ausgeglichen werden.
50 57 DIN 2402 legt eine Grundreihe von Nennweiten fest, die auf die Maßreihen der nahtlosen und
geschweißten Stahlrohre ausgerichtet ist.
