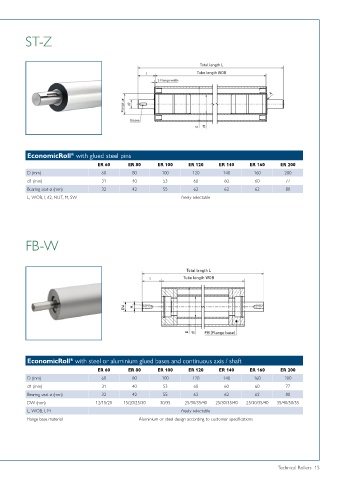

Page 15 - Technical Rollers

ST-Z

EconomicRoll with glued steel pins
®
ER 60 ER 80 ER 100 ER 120 ER 140 ER 160 ER 200
D (mm) 60 80 100 120 140 160 200
d1 (mm) 31 40 53 60 60 60 77
Bearing seat ø (mm) 32 42 55 62 62 62 80
L, WOB, l, d2, NUT, M, SW freely selectable

FB-W

EconomicRoll with steel or aluminium glued bases and continuous axis / shaft
®
ER 60 ER 80 ER 100 ER 120 ER 140 ER 160 ER 200
D (mm) 60 80 100 120 140 160 200
d1 (mm) 31 40 53 60 60 60 77
Bearing seat ø (mm) 32 42 55 62 62 62 80
DW (mm) 12/15/20 15/20/25/30 30/35 25/30/35/40 25/30/35/40 25/30/35/40 35/40/50/55
L, WOB, l, M freely selectable
Flange base material Aluminium or steel design according to customer specifications

Technical Rollers 15
