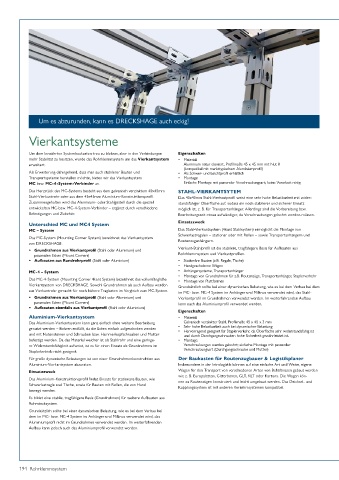

Page 194 - Rohrklemmsystem

Um es abzurunden, kann es DRECKSHAGE auch eckig!

Vierkantsysteme

Um dem bewährten Systembaukasten treu zu bleiben, aber in den Verbindungen Eigenschaften
mehr Stabilität zu besitzen, wurde das Rohrklemmsystem um das Vierkantsystem • Material:
erweitert. Aluminium natur eloxiert, Profilmaße 45 x 45 mm mit Nut 8
(kompatibel mit markttypischem Aluminiumprofil)
Als Erweiterung dahingehend, dass man auch stabilerer Bauten und • Als Schwer- und Leichtprofil erhältlich
Transportsysteme herstellen möchte, bieten wir das Vierkantsystem • Montage:
MC bzw. MC-4-System-Verbinder an. Einfache Montage mit passender Verschraubungsart; keine Vorarbeit nötig.
Das Herzstück des MC-Systems besteht aus dem galvanisch verzinktem 45x45mm STAHL-VIERKANTSYTEM
Stahl-Vierkantrohr oder aus dem 45x45mm Aluminium-Konstruktionsprofil. Das 45x45mm Stahl-Vierkantprofil weist eine sehr hohe Belastbarkeit mit wider-
Zusammengehalten wird das Aluminium- oder Stahlgestell durch die speziell standsfähiger Oberfläche auf, sodass ein noch stabilerer und sicherer Einsatz
entwickelten MC-bzw. MC-4-System-Verbinder – ergänzt durch verschiedene möglich ist, z. B. für Transportanhänger. Allerdings sind die Vorbereitung bzw.
Befestigungen und Zubehör. Bearbeitungszeit etwas aufwändiger, da Verschraubungen gebohrt werden müssen.
Unterschied MC und MC4 System Einsatzzweck
MC – System Das Stahl-Vierkantsystem (4kant Stahlsystem) ermöglicht die Montage von
Schwerlastregalen – stationär oder mit Rollen – sowie Transportanhängern und
Das MC-System (Mounting Corner System) bezeichnet das Vierkantsystem Routenzuganhängern.
von DRECKSHAGE.
• Grundrahmen aus Vierkantprofil (Stahl oder Aluminium) und Vierkant-Stahlprofil ist die stabilere, tragfähigere Basis für Aufbauten aus
passenden Ecken (Mount Corners) Rohrklemmsystem und Vierkantprofilen.
• Aufbauten aus Rundrohrprofil (Stahl oder Aluminium) • Stationäre Bauten (z.B. Regale, Tische)
• Handgeschobene Wägen
MC-4 – System • Anhängersysteme, Transportanhänger
• Montage von Grundrahmen für z.B. Routenzüge, Transportanhänger, Staplerverkehr
Das MC-4-System (Mounting Corner 4kant System) bezeichnet das vollumfängliche • Montage von Plattformen
Vierkantsystem von DRECKSHAGE. Sowohl Grundrahmen als auch Aufbau werden Grundsätzlich sollte bei einer dynamischen Belastung, wie es bei dem Verbau bei dem
aus Vierkantrohr gemacht für noch höhere Traglasten im Vergleich zum MC-System. im MC- bzw. MC-4 System im Anhänger und Milkrun verwendet wird, das Stahl-
• Grundrahmen aus Vierkantprofil (Stahl oder Aluminium) und Vierkantprofil im Grundrahmen verwendet werden. Im weiterführenden Aufbau
passenden Ecken (Mount Corners) kann auch das Aluminiumprofil verwendet werden.
• Aufbauten ebenfalls aus Vierkantprofil (Stahl oder Aluminium)
Eigenschaften
Aluminium-Vierkantsystem • Material:
Das Aluminium-Vierkantsystem kann ganz einfach ohne weitere Bearbeitung Galvanisch verzinkter Stahl, Profilmaße 45 x 45 x 3 mm
genutzt werden – Bohren entfällt, da die Ecken einfach aufgeschoben werden • Sehr hohe Belastbarkeit auch bei dynamischer Belastung
• Hervorragend geeignet für Staplerverkehr, da Oberfläche sehr widerstandsfähig ist
und mit Nutensteinen und Schrauben bzw. Hammerkopfschrauben und Mutter und durch Durchgangsschrauben hohe Sicherheit gewährleistet ist.
befestigt werden. Da das Material weicher ist als Stahlrohr und eine geringe- • Montage:
re Widerstandsfähigkeit aufweist, ist es für einen Einsatz als Grundrahmen im Verschraubungen werden gebohrt; einfache Montage mit passender
Staplerbetrieb nicht geeignet. Verschraubungsart (Durchgangsschraube und Mutter)
Für große dynamische Belastungen ist von einer Grundrahmenkonstruktion aus Der Baukasten für Routenzugbauer & Logistikplaner
Aluminium-Vierkantsystem abzuraten. Insbesondere in der Intralogistik können auf eine einfache Art und Weise, eigene
Einsatzzweck Wagen für den Transport von verschiedenen Arten von Behältnissen gebaut werden
wie z. B. Europaletten, Gitterboxen, GLT, KLT oder Kartons. Die Wagen kön-
Das Aluminium-Konstruktionsprofil findet Einsatz für stationäre Bauten, wie nen zu Routenzügen konstruiert und leicht umgebaut werden. Das Deichsel- und
Schwerlastregle und Tische, sowie für Bauten mit Rollen, die von Hand Kupplungssystem ist mit anderen Verkehrssystemen kompatibel.
bewegt werden.
Es bildet eine stabile, tragfähigere Basis (Grundrahmen) für weitere Aufbauten aus
Rohrstecksystem.
Grundsätzlich sollte bei einer dynamischen Belastung, wie es bei dem Verbau bei
dem im MC- bzw. MC-4 System im Anhänger und Milkrun verwendet wird, das
Aluminiumprofil nicht im Grundrahmen verwendet werden. Im weiterführenden
Aufbau kann jedoch auch das Aluminiumprofil verwendet werden.
