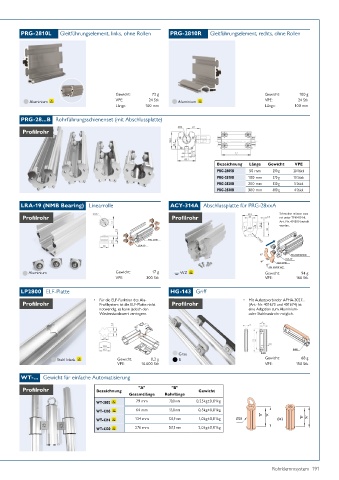

Page 191 - Rohrklemmsystem

PRG-2810L Gleitführungselement, links, ohne Rollen PRG-2810R Gleitführungselement, rechts, ohne Rollen

Rohrführungsschiene

Gewicht: 72 g Gewicht: 100 g
Aluminium VPE: 24 Stk Aluminium VPE: 24 Stk
Länge: 100 mm Länge: 100 mm
PRG-28...B Rohrführungsschienenset (mit Abschlussplatte)

Profilrohr

Bezeichnung Länge Gewicht VPE
PRG-2805B 50 mm 290 g 20 Stück
PRG-2810B 100 mm 370 g 10 Stück
PRG-2820B 200 mm 530 g 5 Stück
PRG-2830B 300 mm 680 g 4 Stück

LRA-19 (NMB Bearing) Linearrolle ACY-314A Abschlussplatte für PRG-28xxA
Schrauben müssen sepa-
Profilrohr Profilrohr rat unter TM0410 NI,
Art.-Nr. 401500 bestellt
werden.

PRG-2810
LRA-19
PRG-2805/10/20/30
LRA-19
ACY-314A
PH M4*10 WZ
Aluminium Gewicht: 17 g WZ Gewicht: 94 g
VPE: 300 Stk VPE: 160 Stk
LP2800 ELF-Platte HG-143 Griff
• Für die ELF-Funktion des Alu- • Mit Aufsatzverbinder APHA-3027...
Profilrohr Profilsystem ist die ELF-Platte nicht Profilrohr (Art.-Nr. 401673 und 401674) ist
notwendig, es kann jedoch den eine Adaption zum Aluminium-
Wiederstandswert verringern. oder Stahlrundrohr möglich.

B-008
Grau B-008
Stahl blank Gewicht: 0,2 g B Gewicht: 68 g
VPE: 10.000 Stk VPE: 150 Stk

WT-... Gewicht für einfache Automatisierung

Profilrohr Bezeichnung "A" "B" Gewicht
Gesamtlänge Rohrlänge
WT-2802 79 mm 70,0 mm 0,25kg±0,01kg
WT-4305 64 mm 55,8 mm 0,5kg±0,01kg
"B" "A"
WT-4310 134 mm 125,9 mm 1,0kg±0,01kg Ø28 Ø43 "B" "A"
WT-4320 276 mm 267,3 mm 2,0kg±0,01kg

Rohrklemmsystem 191
