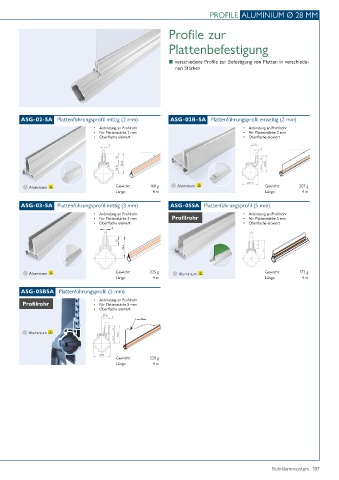

Page 187 - Rohrklemmsystem

PROFILE ALUMINIUM Ø 28 MM

Profile zur

Plattenbefestigung

■ verschiedene Profile zur Befestigung von Platten in verschiede-
nen Stärken

ASG-02-SA Plattenführungsprofil mittig (2 mm) ASG-02B-SA Plattenführungsprofil einseitig (2 mm)

• Anbindung an Profilrohr • Anbindung an Profilrohr
• Für Plattenstärke 2 mm • Für Plattenstärke 2 mm
• Oberfläche eloxiert • Oberfläche eloxiert

Aluminium Gewicht: 168 g Aluminium Gewicht: 207 g
Länge: 4 m Länge: 4 m
ASG-03-SA Plattenführungsprofil mittig (3 mm) ASG-05SA Plattenführungsprofil (5 mm)
• Anbindung an Profilrohr • Anbindung an Profilrohr
• Für Plattenstärke 3 mm Profilrohr • Für Plattenstärke 5 mm
• Oberfläche eloxiert • Oberfläche eloxiert

Aluminium Gewicht: 225 g Aluminium Gewicht: 172 g
Länge: 4 m Länge 4 m

ASG-05BSA Plattenführungsprofil (5 mm)
• Anbindung an Profilrohr
Profilrohr • Für Plattenstärke 5 mm
• Oberfläche eloxiert

5 mm Platte
Aluminium

Gewicht: 220 g
Länge: 4 m
