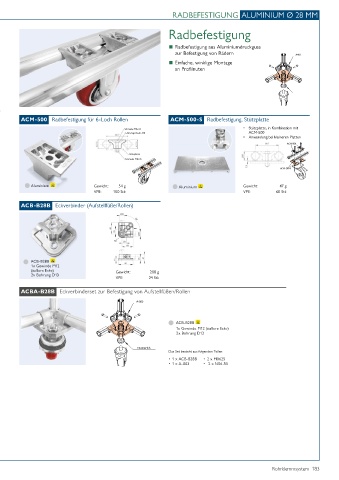

Page 183 - Rohrklemmsystem

RADBEFESTIGUNG ALUMINIUM Ø 28 MM

Radbefestigung

■ Radbefestigung aus Aluminiumdruckguss
zur Befestigung von Rädern A-003
■ Einfache, winklige Montage
an Profilnuten

ACM-500 Radbefestigung für 6-Loch Rollen ACM-500-S Radbefestigung, Stützplatte

• Stützplatte, in Kombination mit
Schraube M8x35
Unterlegscheibe M8 ACM-500
• Anwendung bei kleineren Platten
ACM-500
Stützplatte
Schraube M8x35
ACM-500-S

Aluminium Gewicht: 54 g Aluminium Gewicht: 47 g
VPE: 100 Stk VPE: 60 Stk
ACB-B28B Eckverbinder (Aufstellfüße/Rollen)

Ø13

M12

ACB-B28B
1x Gewinde M12
(äußere Ecke) Gewicht: 208 g
2x Bohrung D13
VPE: 24 Stk
ACBA-B28B Eckverbinderset zur Befestigung von Aufstellfüßen/Rollen

A-003

ACB-B28B
1x Gewinde M12 (äußere Ecke)
2x Bohrung D13

Nivellierfuß
Das Set besteht aus folgenden Teilen:
• 1 x ACB-B28B • 2 x M0625
• 1 x A-003 • 2 x N06-55

Rohrklemmsystem 183
