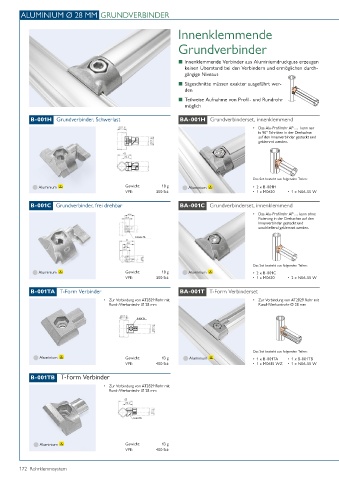

Page 172 - Rohrklemmsystem

ALUMINIUM Ø 28 MM GRUNDVERBINDER

Innenklemmende

Grundverbinder

■ Innenklemmende Verbinder aus Aluminiumdruckguss erzeugen
keinen Überstand bei den Verbindern und ermöglichen durch-
gängige Niveaus
■ Sägeschnitte müssen exakter ausgeführt wer-
den
■ Teilweise Aufnahme von Profil- und Rundrohr
möglich

B-001H Grundverbinder, Schwerlast BA-001H Grundverbinderset, innenklemmend

• Das Alu-Profilrohr AP…. kann nur
in 90° Schritten in der Drehachse
auf den Innenverbinder gesteckt und
geklemmt werden.

Das Set besteht aus folgenden Teilen:
Aluminium Gewicht: 18 g Aluminium • 2 x B-001H
VPE: 300 Stk • 1 x M0620 • 1 x N06-55 W
B-001C Grundverbinder, frei drehbar BA-001C Grundverbinderset, innenklemmend
• Das Alu-Profilrohr AP…. kann ohne
Fixierung in der Drehachse auf den
Innenverbinder gesteckt und
anschließend geklemmt werden.

Schraube M6

Das Set besteht aus folgenden Teilen:
Aluminium Gewicht: 18 g Aluminium • 2 x B-001C
VPE: 300 Stk • 1 x M0620 • 2 x N06-55 W

B-001TA T-Form Verbinder BA-001T T-Form Verbinderset
• Zur Verbindung von AT2829 Rohr mit • Zur Verbindung von AT2829 Rohr mit
Rund-/Vierkantrohr Ø 28 mm Rund-/Vierkantrohr Ø 28 mm

B-001TA

Das Set besteht aus folgenden Teilen:
Aluminium Gewicht: 13 g Aluminium • 1 x B-001TA • 1 x B-001TB
VPE: 400 Stk • 1 x M0615 WZ • 1 x N06-55 W

B-001TB T-Form Verbinder
• Zur Verbindung von AT2829 Rohr mit
Rund-/Vierkantrohr Ø 28 mm

B-001TB

Aluminium Gewicht: 13 g
VPE: 400 Stk

172 Rohrklemmsystem
