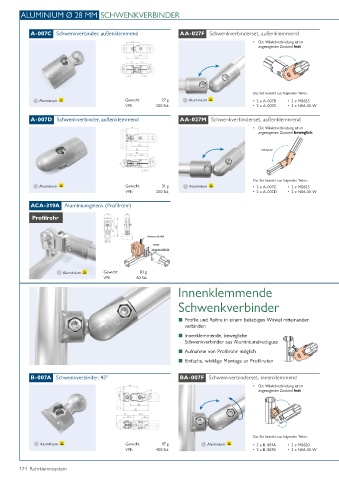

Page 174 - Rohrklemmsystem

ALUMINIUM Ø 28 MM SCHWENKVERBINDER

A-007C Schwenkverbinder, außenklemmend AA-027F Schwenkverbinderset, außenklemmend

• Die Winkelverbindung ist im
angezogenen Zustand fest

Das Set besteht aus folgenden Teilen:
Aluminium Gewicht: 27 g Aluminium • 2 x A-007B • 2 x M0625
VPE: 200 Stk • 2 x A-007C • 2 x N06-55 W
A-007D Schwenkverbinder, außenklemmend AA-027M Schwenkverbinderset, außenklemmend

• Die Winkelverbindung ist im
angezogenen Zustand beweglich

Aufklappbar

Das Set besteht aus folgenden Teilen:
Aluminium Gewicht: 31 g Aluminium • 2 x A-007C • 2 x M0625
VPE: 200 Stk • 2 x A-007D • 2 x N06-55 W
ACA-319A Aluminiumgelenk (Profilrohr)

Profilrohr

Nutenstein (SN405)
SA830C
Schraube (SSI0520)

Aluminium Gewicht: 83 g
VPE: 60 Stk
Innenklemmende

Schwenkverbinder

■ Profile und Rohre in einem beliebigen Winkel miteinander
verbinden
■ Innenklemmende, bewegliche
Schwenkverbinder aus Aluminiumdruckguss
■ Aufnahme von Profilrohr möglich
■ Einfache, winklige Montage an Profilnuten

B-007A Schwenkverbinder, 45° BA-007F Schwenkverbinderset, innenklemmend
• Die Winkelverbindung ist im
angezogenen Zustand fest

Das Set besteht aus folgenden Teilen:
Aluminium Gewicht: 17 g Aluminium • 2 x B-007A • 2 x M0620
VPE: 400 Stk • 2 x B-007B • 2 x N06-55 W

174 Rohrklemmsystem
