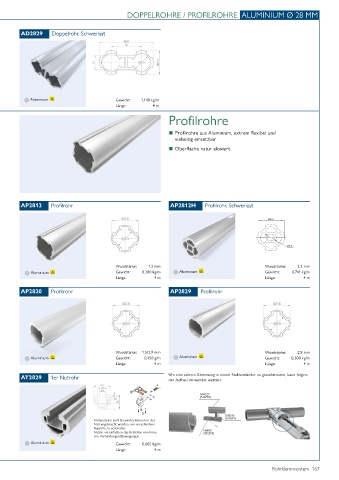

Page 167 - Rohrklemmsystem

DOPPELROHRE / PROFILROHRE ALUMINIUM Ø 28 MM

AD2829 Doppelrohr, Schwerlast

Aluminium Gewicht: 1,148 kg/m
Länge: 4 m
Profilrohre

■ Profilrohre aus Aluminium, extrem flexibel und
vielseitig einsetzbar
Profilrohre
■ Oberfläche natur eloxiert

AP2812 Profilrohr AP2812H Profilrohr, Schwerlast

Ø27.6

Ø6.8

Wandstärke: 1,2 mm Wandstärke: 2,2 mm
Aluminium Gewicht: 0,380 kg/m Aluminium Gewicht: 0,741 kg/m
Länge: 4 m Länge: 4 m

AP2820 Profilrohr AP2829 Profilrohr

Wandstärke: 1,5/2,9 mm Wandstärke: 2,9 mm
Aluminium Gewicht: 0,450 g/m Aluminium Gewicht: 0,500 kg/m
Länge: 4 m Länge: 4 m

AT2829 1er Nutrohr Um eine sichere Klemmung in einem Stahlverbinder zu gewährleisten, kann folgen-
der Aufbau verwendet werden:

SA822C
(130798)

SSI0516
Nutensteine (mit Gewinde) können in der (101849)
Nut angebracht werden, um verschiedene
Bauteile zu verbinden.
Nuten vereinfachen das Erstellen von linea- SN405
(402204)
ren Verbindungen/Bewegungen.
Aluminium Gewicht: 0,605 kg/m
Länge: 4 m

Rohrklemmsystem 167
