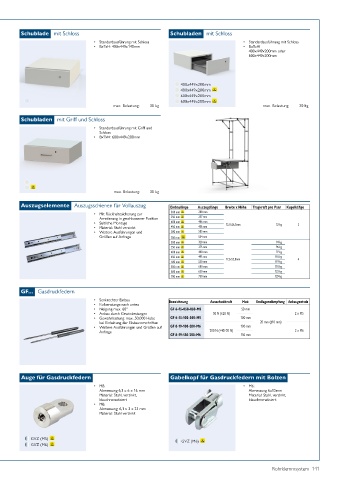

Page 141 - Rohrklemmsystem

Schublade mit Schloss Schubladen mit Schloss

• Standardausführung mit Schloss • Standardausführung mit Schloss
• BxTxH: 400x449x140mm • BxTxH:
400x449x200mm oder
600x449x200mm

400x449x200mm
400x449x200mm
600x449x200mm
600x449x200mm
max. Belastung: 30 kg max. Belastung: 30 kg
Schubladen mit Griff und Schloss

• Standardausführung mit Griff und
Schloss
• BxTxH: 600x449x200mm

max. Belastung: 30 kg
Auszugselemente Auszugsschienen für Vollauszug Einbaulänge Auszugslänge Breite x Höhe Tragkraft pro Paar Kugelkäfige
• Mit Rückhaltesicherung zur 300 mm 308 mm
Arretierung in geschlossener Position 350 mm 357 mm
• Seitliche Montage 400 mm 406 mm 12,7x26,3mm 32 kg 2
• Material: Stahl verzinkt 450 mm 456 mm
• Weitere Ausführungen und 500 mm 505 mm
Größen auf Anfrage 550 mm 554 mm
300 mm 320 mm 94 kg
350 mm 375 mm 96 kg
400 mm 440 mm 97 kg
450 mm 495 mm 17,5x55,8mm 110 kg 4
500 mm 550 mm 119 kg
550 mm 600 mm 118 kg
600 mm 650 mm 123 kg
700 mm 750 mm 129 kg

GF... Gasdruckfedern
• Senkrechter Einbau Bezeichnung Ausschubkraft Hub Endlagendämpfung Anbaugewinde
• Kolbenstange nach unten
• Neigung max. 60° GF 6-15-050-050-M5 50 mm
• Anbau durch Gewindestangen 50 N (±20 N) 2 x M5
• Gewährleistung: max. 50.000 Hübe GF 6-15-100-050-M5 100 mm
bei Einhaltung der Einbauvorschriften 20 mm (±10 mm)
• Weitere Ausführungen und Größen auf GF 8-19-100-200-M6 100 mm
Anfrage 200 N (+40/-20 N) 2 x M6
GF 8-19-150-200-M6 150 mm

Auge für Gasdruckfedern Gabelkopf für Gasdruckfedern mit Bolzen
• M5: • M6:
Abmessung 6,1 x 6 x 16 mm Abmessung 6x12mm
Material: Stahl, verzinkt, Material: Stahl, verzinkt,
blauchromatisiert blauchromatisiert
• M6:
Abmessung: 6,1 x 3 x 23 mm
Material: Stahl verzinkt

GVZ (M5) GVZ (M6)
GVZ (M6)

Rohrklemmsystem 141
